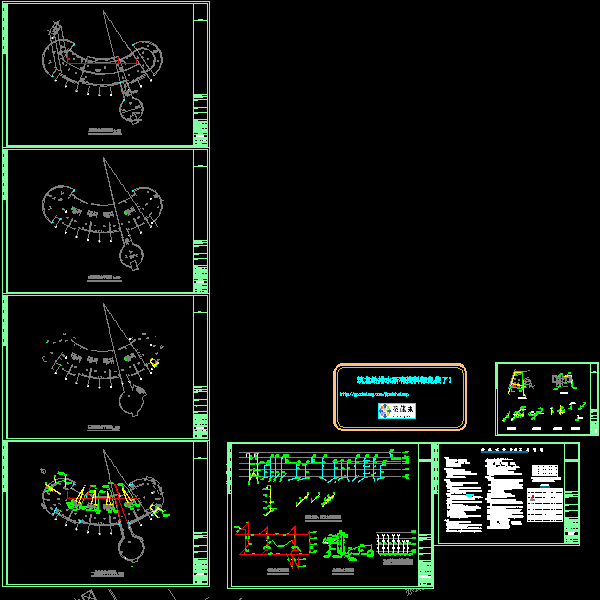

3层幼儿园给排水CAD施工方案图纸

附件详情

幼儿园给排水工程为三层建筑，建筑面积为3367平方米，有给水系统，排水系统，消火栓系统，空调排水系统。
附件详情及设计范围:
1.设计范围:室内给水、排水、 、室外给水、排水。
2.该项目为某幼儿园。本幼儿园三层，设十二个班，每个班按30人考虑。建筑面积约为3367.7m，筑体积约为12105m，建筑高度为10.80m。
3.该项目室内±0.000相当于黄海标高8.130米。
给排水设计:
1.给水系统:该项目水源接自市政供水管,压力0.35MPa,最高日用水量28.8立方米/日。采用市政管网直接供水。
2.排水系统:排水采用污、雨水分流制。污水排至小区集中化粪池后经处理，排至市政污水管网。生活污水排水量为25.9m/d。
3.雨水系统:该项目设独立的雨水系统,雨水有组织排至底层明沟后接入市政雨水系统。
4.灭火器配置：按中危险级场所、A类火灾设计。采用4kg手提式磷酸铵盐干粉灭火器，每个消火栓箱内各放置二具。
5.消火栓系统:该项目室内消火栓用水量 15L/S。室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何一点.两股同时使用。消防用水采用小区消防给水环网直接供给。消防给水环网有两路进水，当环状管网的一条进水管发生事故时，其余的进水管仍能供应全部用水量。消防用说由加压泵房供给。整个小区以同一时间火灾次数为一次，并按需水量最大的一座建筑物进物进行防火设计，本幼儿园室外消防用水量为20l/s，火灾延续时间2h。
