4层幼儿园给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：2048平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 项目所在地：广东
附件详情
- 给排水设计施工总说明
- 一层排水平面图
- 一层给水平面图
- 二层给排水平面图
- 三-四层给排水平面图
- 天面层给排水平面图
- 屋顶层排水平面图
- 排水系统示意图
- 给水系统示意图
- 消火栓系统示意图
附件详情
该项目位于广东，是一栋四层幼儿园建筑；建筑高度为14.7米，建筑占地面积：503平方米，总建筑面积2048平米；设计范围:给水系统、排水系统；
，共计5张图纸；

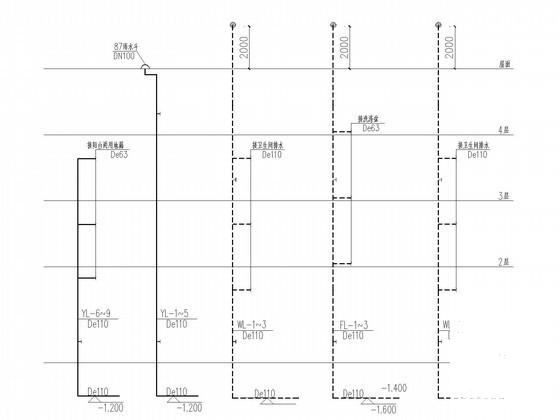

排水系统示意图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

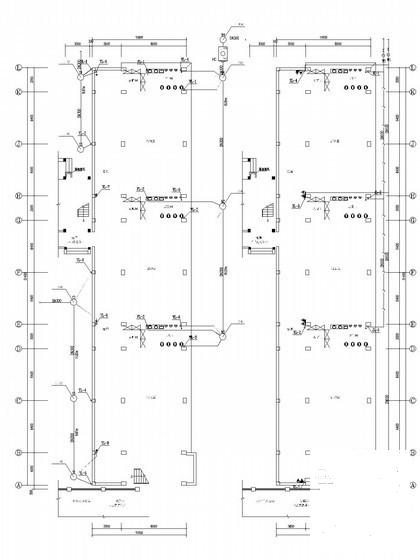

第 1 张图 -
第 2 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.21 MB
- 收藏次数：0
-
文件名称：
附件-995860580595756506888.rar
