7层幼儿园给排水消防设计CAD施工图纸(自动喷水灭火系统)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
- 项目所在地：黑龙江
附件详情
- 给排水设计及施工说明
- 给排水系统原理图
- 自动喷水灭火系统原理图
- 消火栓系统原理图
- 给排水消火栓平面图
- 喷淋平面图
- 消火栓平面图
- 气体灭火平面图
- 卫生间给排水系统图
- 卫生间给排水平面详图
附件详情
该项目地上7层，设计范围包括建筑红线内的给水系统，排水系统，室外消火栓系统，室内消火栓系统，自动喷水灭火系统，雨水系统，灭火器配置。
，共23张。

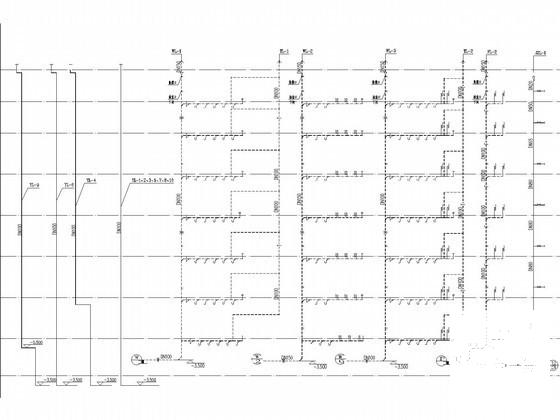

给排水系统图
喷淋平面图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-04
- 评论次数：0
- 浏览次数：0
- 文件大小：4.67 MB
- 收藏次数：0
-
文件名称：
附件-995859905566888709587.rar
