3层幼儿园教学楼给排水设计CAD施工图纸(自动喷水灭火系统)

  • 建筑类别:教育
  • 建筑地上层数:3层
  • 出图日期:2009
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水

附件详情

2.1.该资料范围包括室内的给水、排水、热水和消防等系统.该项目设有给水系统、污废水系统、消火栓给水系统、自动喷水灭火系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

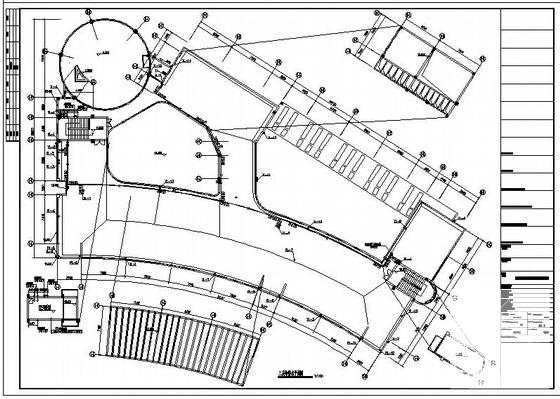

  • 3层幼儿园教学楼给排水设计CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图

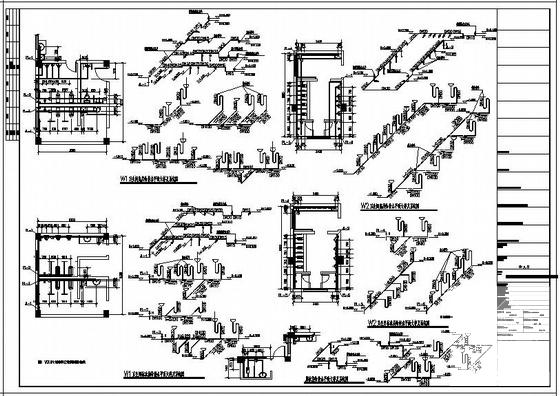

  • 3层幼儿园教学楼给排水设计CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图

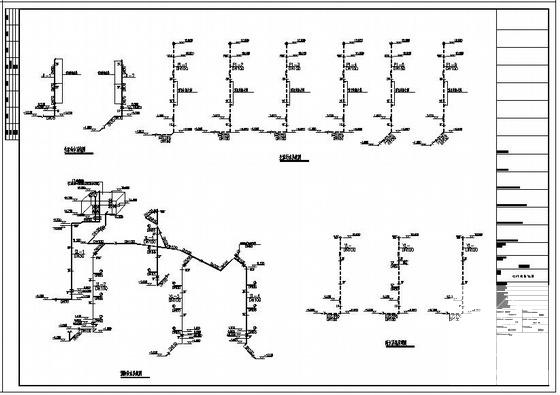

  • 3层幼儿园教学楼给排水设计CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 3层幼儿园教学楼给排水设计CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
