住宅给排水施工大样图消防平面图及系统原理图
-
建筑类别：住宅,商业
-
建筑设计面积：273644.14平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
项目所在地：贵州
项目概要：该项目为
贵州省住宅
给排水施工图
2018 （
含大样图
）
，D地块总建筑面积为577693.20平米，超出一套消防系统保护范围，该项目在D-121#地下车库新建容积为702m3的消防水池，提供D-121#地下车库及其上的塔楼一次火灾消防用水量，该部分总建筑面积为273644.14平米。
设计范围：
-
该项目红线以内室外和室内给水排水及消防系统由本单位设计；
2.该项目水表井与城市给水干管的连接管段，由城市供水部门负责设计；
3.该项目最末一座雨水、污水检查井与城市检查井的连接管段，由城市市政部门负责设计；
4.污水处理设施及中水处理设施由业主另行委托专业公司进行专项设计；
5.用户表前生活供水系统、绿化给排水系统等由专业公司最终确定。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

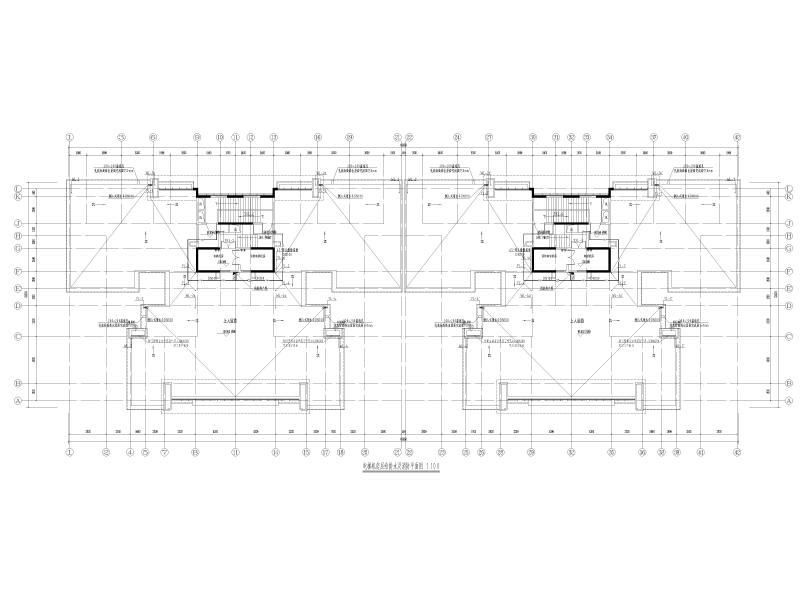

电梯机房层给排水及消防平面图 -

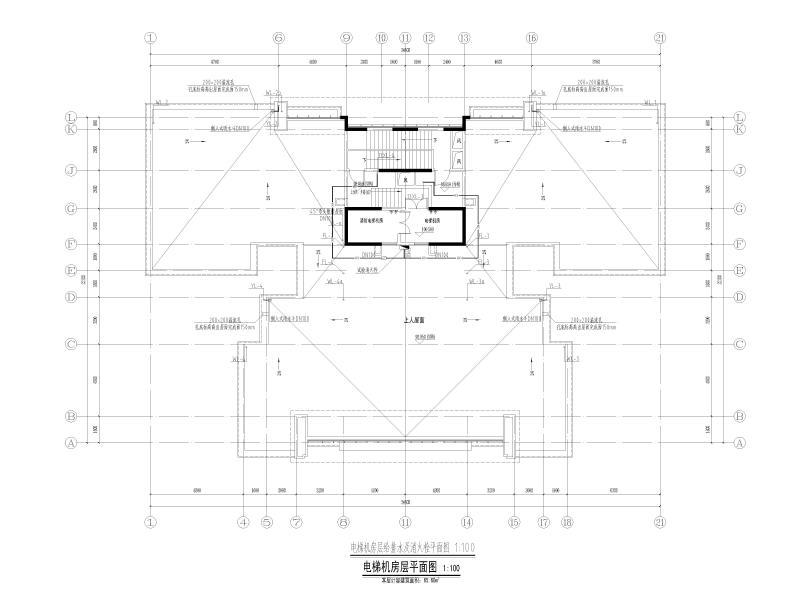

电梯机房层平面图 -

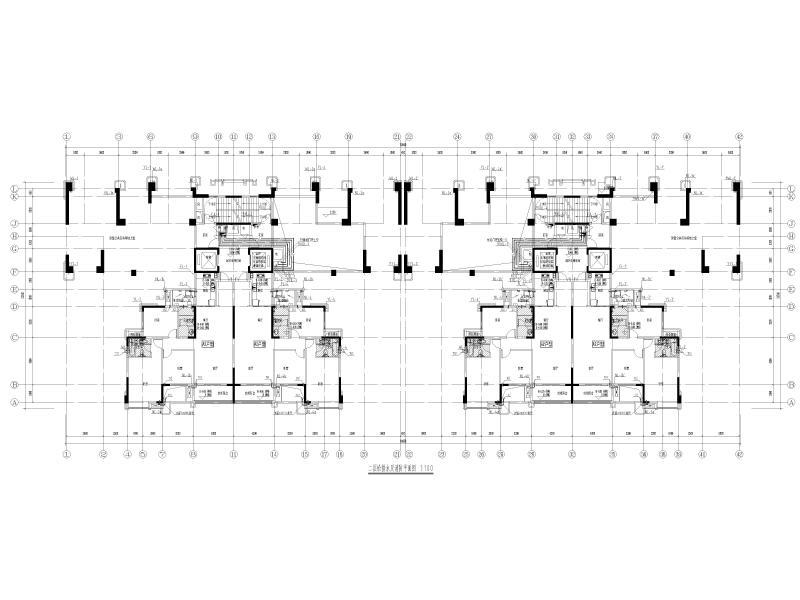

二层给排水及消防平面图 -

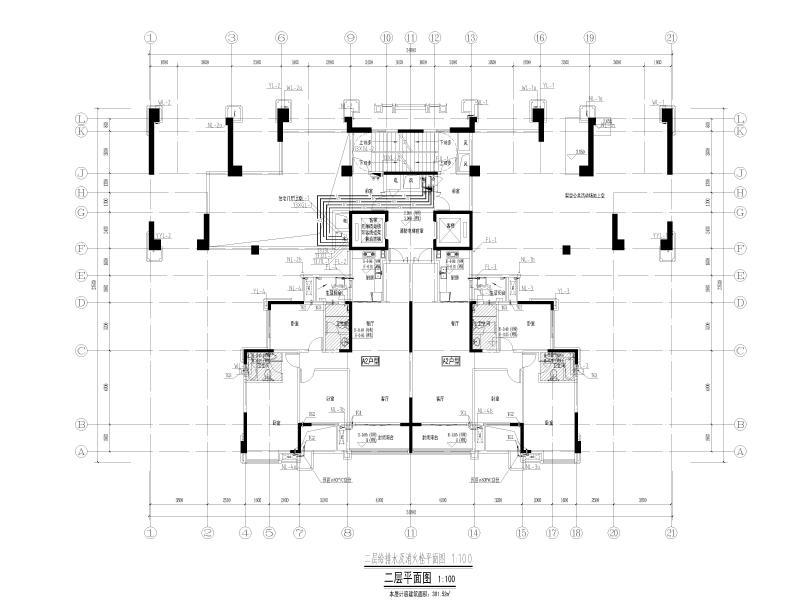

二层平面图 -

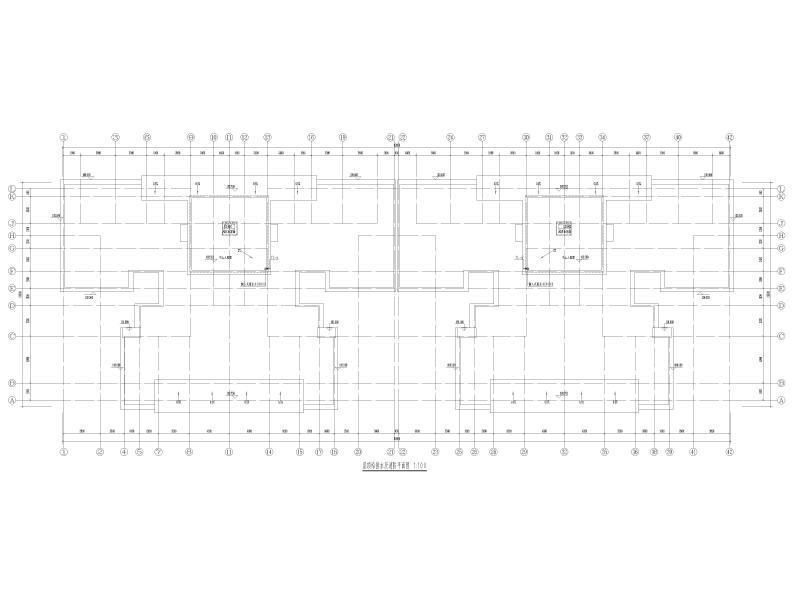

屋顶给排水及消防平面图 -
一层给排水及消火栓平面图 -
排水系统原理图(一)
以上是部分截图，请下载附件后查看完整高清内容
