4层住宅群给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15

附件详情

  • 资料目录
  • 给排水设计施工总说明 图 例
  • 给水.排水及雨水系统图
  • 半地下室给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三、四层给排水平面图
  • 屋顶给排水平面图

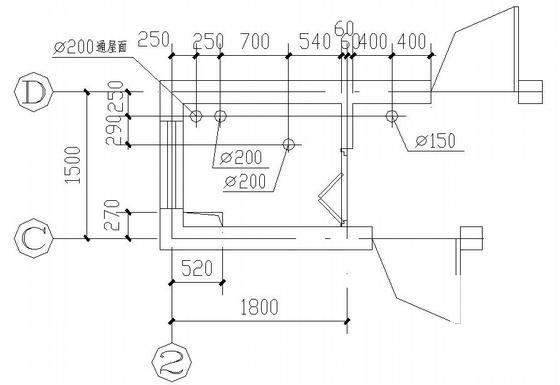

  • 厨卫给排水平面大样(一)

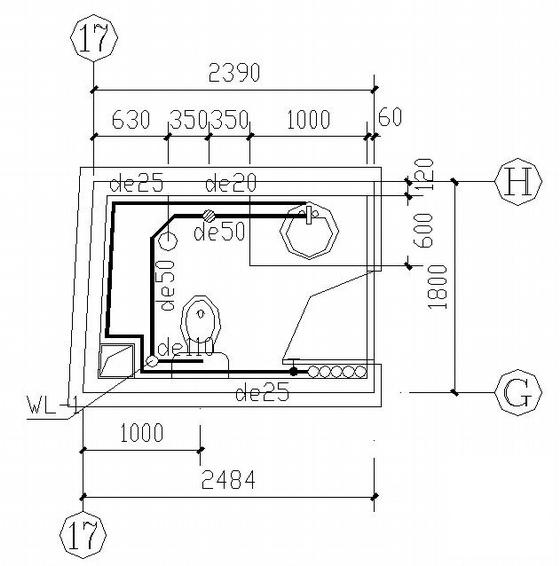

  • 厨卫给排水平面大样(二)

附件详情

一 . 设计依据
《建筑给水排水设计规范》GB50015-近代
《室外给水设计规范》GB50013-近代
《室外排水设计规范》GB50014-近代
《建筑给水排水及采暖工程施工 质量验收 规范》GB50242-近代
《全国民用建筑工程设计技术措施》给水排水近代
《建筑灭火器配置设计规范》GB50140-近代
建筑设计防火 规范》GB50016-近代
二 . 总述 :
1.设计范围 : 包括建筑红线以内的室内外给水 , 排水和消防给水工程 .
2.该资料应先送市主管部门 , 消防建审和市政有关部门审批后方能安排订货和施工 .
3.本说明和设计图纸具有同等效力 ,两者均应遵守 . 若其中有矛盾时 ,施工单位应及时提出 ,并以设计
4.施工承包商应与其他专业承包商密切合作 . 合理按排各设备 ,管道的设置位置 ,避免交叉 ,
5.除本说明外 , 其余均应遵照建筑给水排水及采暖工程施工质量验收规范及给水排水管道工程施工及验收规范。
四. 生活及室外消防给水系统
1.水源 :自来水由市政给水管网直接供水,在一楼水表间安装水表后,分户供水。入户管的给水压力不应大于 0.35MP。水表采用远程抄表的方式。直饮水由小区内直饮水系统加压供水,采用进户内抄表和远程抄表的形式。
五. 雨,污水排水系统
系统 : 室内外污水 , 雨水采用分流制 . 室内地面以上生活污水及废水均采用重力流排出 .
