别墅群3层B户型别墅给排水大样图
附件详情
- 1、资料目录

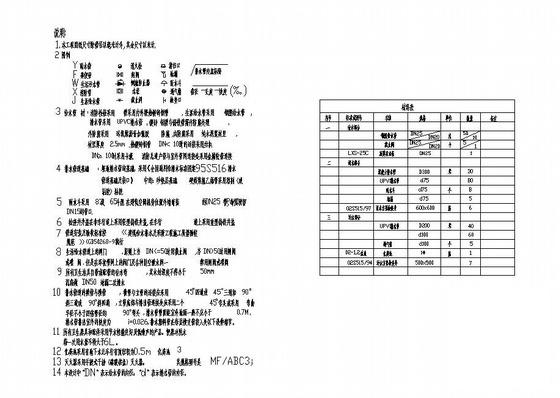

- 2、说明 材料表 图例

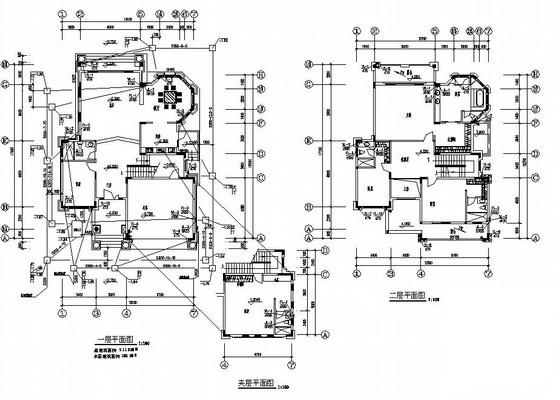

- 3、首层平面图 夹层平面图 二层平面图
- 4、三层平面图 屋顶平面图

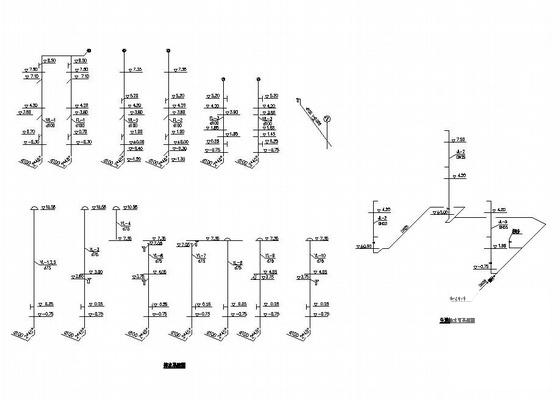

- 5、生活给水、排水系统图
附件详情
某别墅群三层B户型别墅给排水图纸，工程主要包括生活给水系统及雨、污水排水系统。
图纸主要包括目录、设计说明、给排水平面图、系统图，无大样图，共5张图纸。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
别墅给排水图 - 1 -
别墅给排水图 - 2 -
别墅给排水图 - 3
以上是部分截图，请下载附件后查看完整高清内容
