别墅群3层A户型别墅给排水大样图
附件详情
- 资料目录
- 说明 材料表 图例
- 负一层平面图 一层平面图
- 二层平面图 三层平面图
- 屋顶平面图

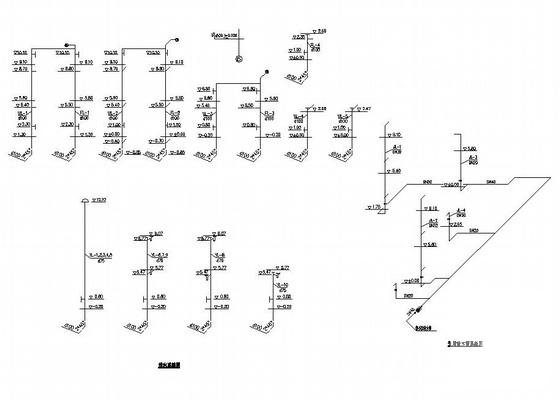

- 生活给水、排水系统图
附件详情
某别墅群三层A户型别墅给排水图纸，主要包括生活给水系统和雨、污水排水系统。
图纸主要包括目录、设计说明、给排水平面图及系统图，无大样图，共6张图纸。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

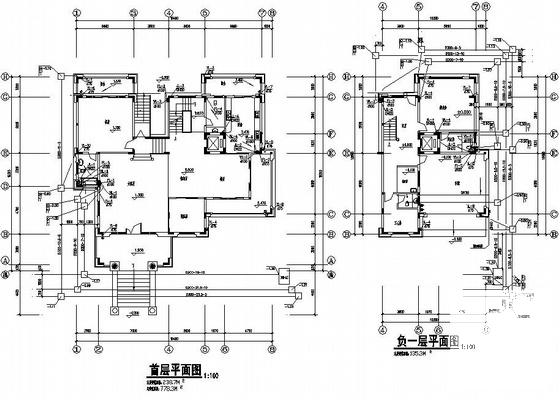

别墅给排水图 - 1 -
别墅给排水图 - 2 -

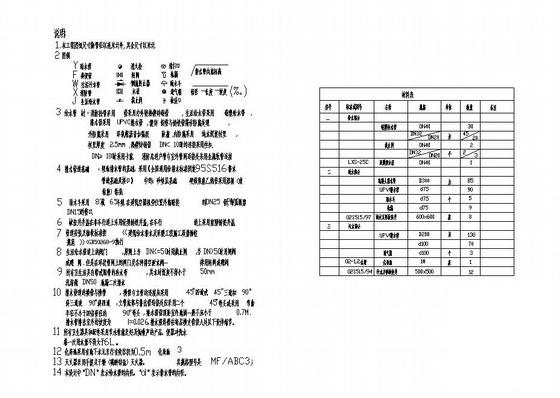

别墅给排水图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-995860565057795988708.rar
别墅给排水图下载
