多层住宅群4栋住宅楼电气CAD施工图纸

附件详情

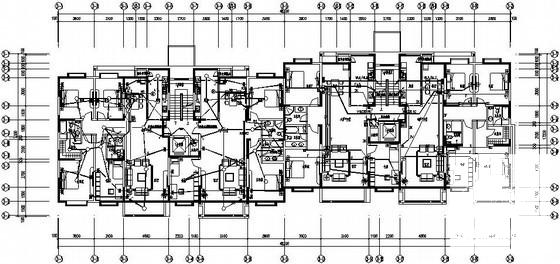

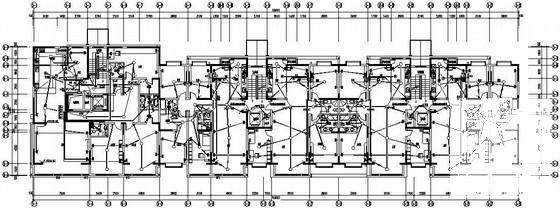

该附件是多层住宅群4栋住宅楼电气施工图纸，总共38张。
1#住宅楼为多层住宅楼,两个单元组成，由结构类型为钢筋混凝土剪力墙结构，地上四层，层高均为3.2米。总建筑面积为3863.85平方米。建筑高度为14.15米。
2#住宅楼为多层住宅楼，由两个单元组成，结构类型为钢筋混凝土剪力墙结构，地上四加一层。总建筑面积为4076.36平方米，建筑高度为17.35米。
3#住宅楼为多层住宅楼，两个单元组成，由结构类型为钢筋混凝土剪力墙结构，地上四加一层。总建筑面积为2846.67平方米，建筑高度为14.15米。
6#住宅楼为多层住宅楼,北入口，由三个单元组成，共18户，地上四加一层。地上层高均为3.2米，电梯为无机房电梯。总建筑面积为4800平方米，建筑高度为17.35米。

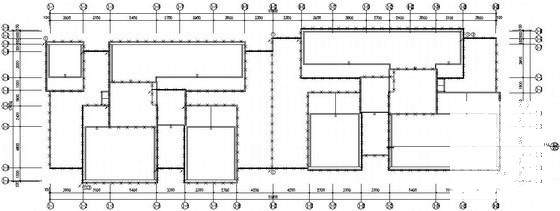

电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络系统、有线电视系统设计、可视对讲系统设计、防雷接地系统设计等。
