多层住宅楼电气CAD施工图纸

一 设计依据

1.项目批文及国家现行建筑设计规范

2.该项目其它专业提供条件图及要求

3.建设单位的委托设计合同书及相关要求

二 设计内容

照明 .空调配电 防雷和接地 电视 电话 宽带 门禁对讲

三 供电电源

该资料采用三相四线制加专用接地线(PE线)供电 ,电缆进线处做重复接地 .电缆采用四等芯全塑铠装低压电缆埋地引入 .电源及电缆引入方位由业主现场确定 .该项目供电负荷等级为三级 .

四 线路规格

1.从配电箱引出的配电线路均采用BV-500V型和BVR-500V铜芯导线 .

2.凡是未注明的照明线路采用BV-2.5mm 型导线 .

3.室内电话线路P,采用RVB-2X0.5mm 型导线 .

4.室内电视线路V,采用视频电缆SKYV-75-5 .

5.室内电脑线路F,采用4对五类双绞线 .

6.门禁对讲多芯线T,以厂商提供为准 .

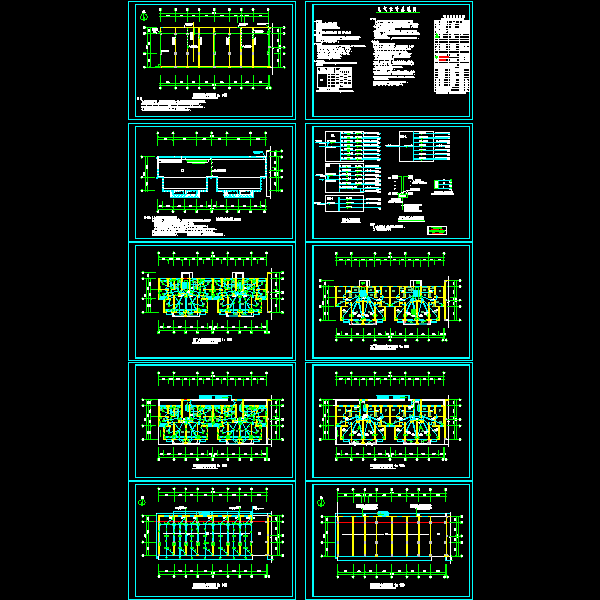

五 附图：

接地平面图

平面图

弱电

屋顶避雷
