4层住宅楼建筑群电气设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3412.76平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:宁夏
  • 强电设计:低压配电,电气照明,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、 配电箱系统
  • 3、单元对讲系统图
  • 4、有线电视系统图
  • 5、电话系统图
  • 6、 照明平面图
  • 7、插座平面图
  • 8、 弱电平面图
  • 9、干线平面图
  • 10、基础接地平面图

附件详情

该附件是多层住宅建筑群电气施工图纸,工程包含1#.2#住宅楼,地上4层,地下1层共三个单元,总建筑面积3412.76平方米,建筑高度14米。设计范围包括照明、电视、电话、对讲及接地、等电位联接等部分内容。

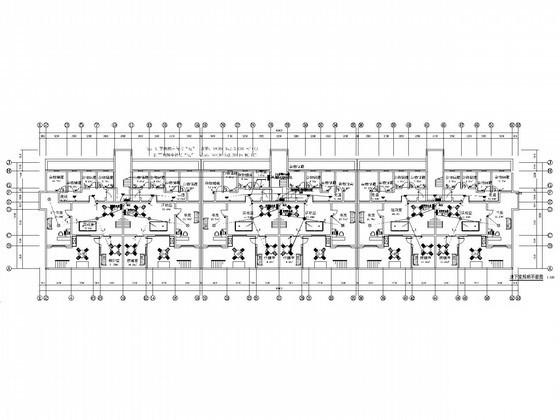

地下室照明平面图

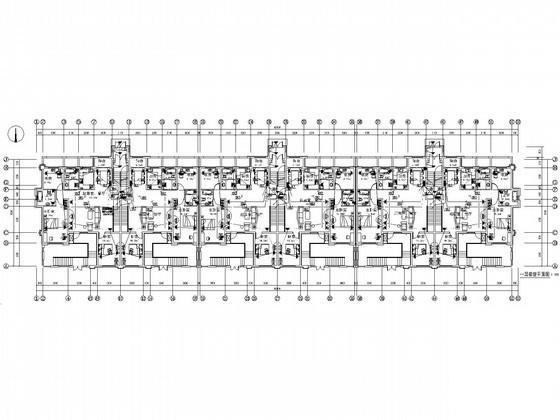

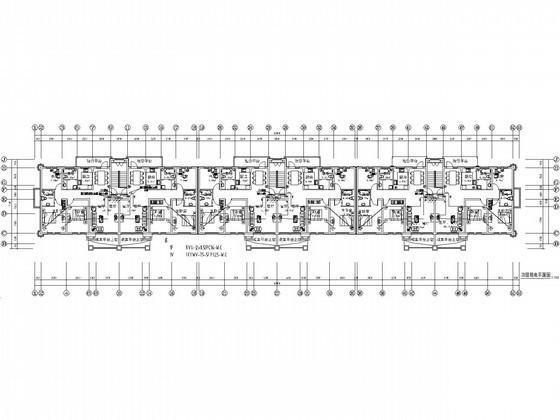

三层弱电平面图

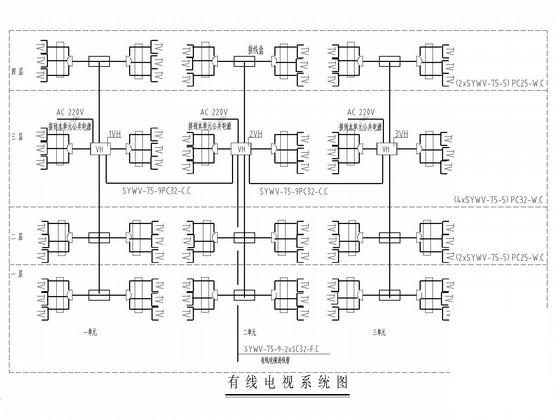

有线电视系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
