6层住宅给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 消火栓用水量室内(L/S):5

附件详情

某6层住宅给排水图纸

6层 有阁楼
设计范围
室内给水 排水 半地下室消防给水系统
出图日期2005.8


2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

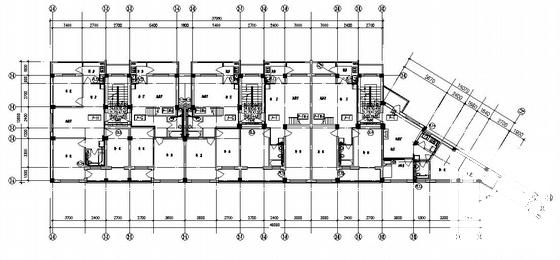

  • 层住宅施工图 - 1
    层住宅施工图 - 1

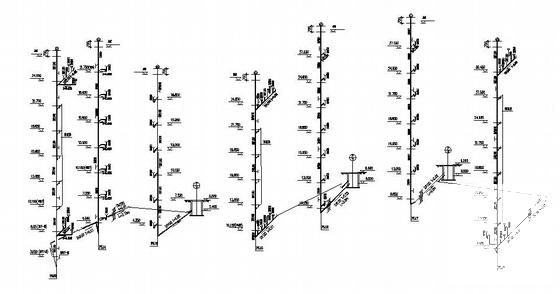

  • 层住宅施工图 - 2
    层住宅施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
