18层经济适用住宅给排水施工图纸

  • 设计详细说明:有
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 消火栓用水量室内(L/S):20

附件详情

一. 概述:
该资料为经济适用住宅工程的给排水系统施工图设计。该楼为框架结构,建筑总层数为18层。
二. 设计依据:
1.建筑单位提供的住宅工程设计委托书。
2.《建筑给水排水设计规范GB50015-近代》及技术措施。
3.其它专业对给排水专业所提的要求。
4.《高层民用 建筑设计防火 规范》GB50045-95。(版)
5.《建筑灭火器配置设计规范》GB50140-近代。
三. 室内给水系统:
1.该工程给水系统由市政管网供给,甲方提供水压为0.28MPa, 给水系统分高、低两区,八层以下部分为低区,九至十八层
为高区,均由全自动增压水箱供水。
四. 室内排水系统:
1.该项目污、废水采用合流制。室内污废水采用重力自流制到 室外污水管,设备用房排水设集水井,由排污泵提升排至室外。
五. 室内 消防系统 :
1.本建筑为二类高层住宅楼,按照《高层民用建筑设计防火规范》进行防 火设计,室内设带启动按钮湿式消火栓系统,消防给水由地下室消防水
泵房供给。室外设地下式消火栓系统水泵接合器。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

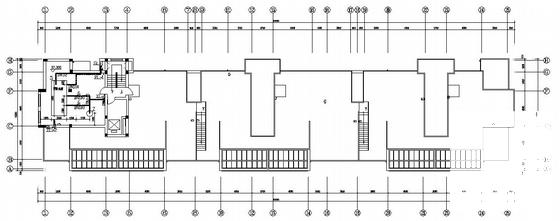

  • 住宅给排水施工图 - 1
    住宅给排水施工图 - 1

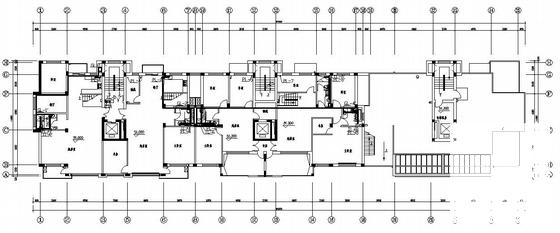

  • 住宅给排水施工图 - 2
    住宅给排水施工图 - 2

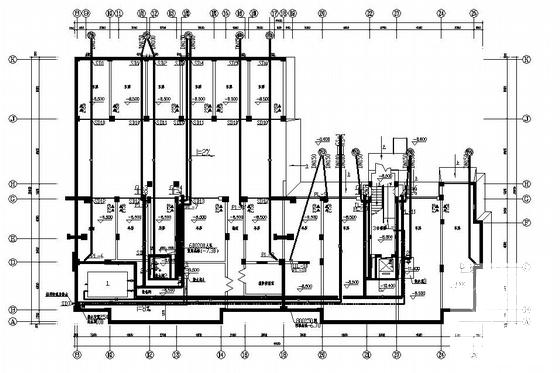

  • 住宅给排水施工图 - 3
    住宅给排水施工图 - 3

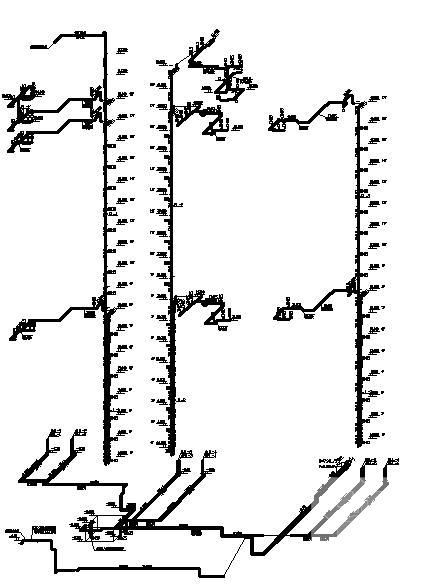

  • 住宅给排水施工图 - 4
    住宅给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
