25层住宅给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统,机房排水
  • 消防设计:室内消火栓系统,水喷雾系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 大样节点:水箱,水泵,泵房,厨房,卫生间

附件详情

该项目为××××××居住小区B4号楼,高25层,建筑高度为74.4米。属一类高层建筑。位于××××××。东侧为海滨大道,西侧为海棠路。 给水系统 1、水源:该项目给水水源由海棠北路城市给水管网供给。从海棠北路城市给水管道上引入一根DN200给水管(生活消防合用进水管),支管DN125接入本楼地下生活水池。小区的高区供水由B4号楼地下泵房加压后供给。 2、用水量: 住宅最高日生活用水量 Qd=715m3/d,最大时用水量为 Qh=75m3/h。
3、给水方式:由于城市给水管网的压力较高,所以8层以上用水需要进行二次加压供水,采用水池→加压供水设备→用户的供水方式。8层以下市政管网直供,9-16层为中区,16层以上为高区,分别设置变频增压生活水泵。入户阀门前供水压力不低于0.10Mpa,超过0.40Mpa时设置减压阀。本楼地下室设置220m 生活水池,供应小区用水。
五、热水系统
住宅设电热器供应热水,每个卫生间预留电源 Pe=1.5Kw,热水器由用户自理。
六、排水系统
排水分为污水和雨水两部分,采用雨污分流的排放体制。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

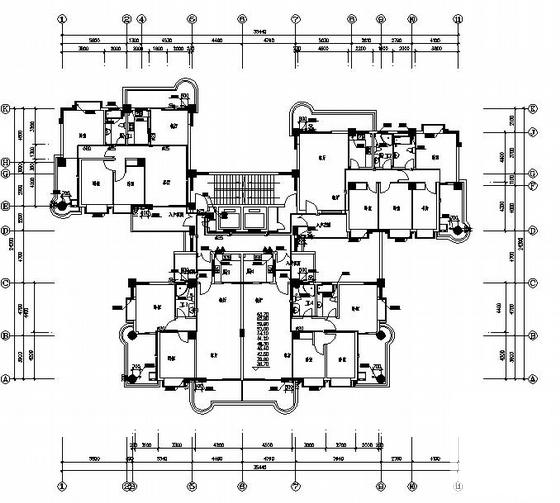

  • 25层住宅给排水施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
