12层住宅给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
附件详情
该项目设计内容包括：室内给水，排水，消火栓管网设计
生活用水量为6.5升/秒
室内生活给水采用PP-R塑料管道，丝接。消防管采用焊接钢管，焊接。
排水管采用芯层发泡UPVC塑料排水管粘接
给水，热水试验压力0.6MPa
消火栓试验压力1.0MPa
这份参考资料主要包括设计说明、一层给排水平面图、标准层给排水平面图、电梯机房给排水平面图、给排水系统图、消防给水系统图 等，共7张图纸。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

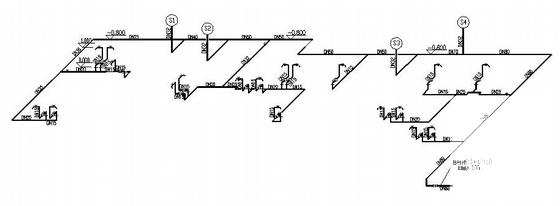

住宅给排水施工图 - 1 -

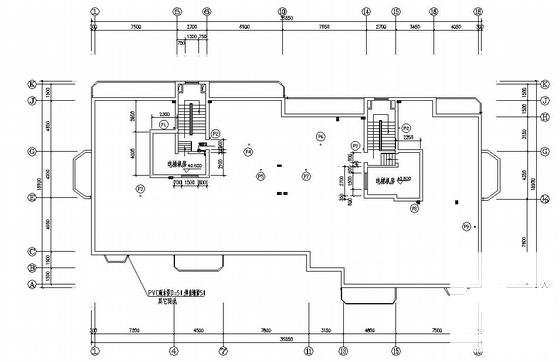

住宅给排水施工图 - 2 -

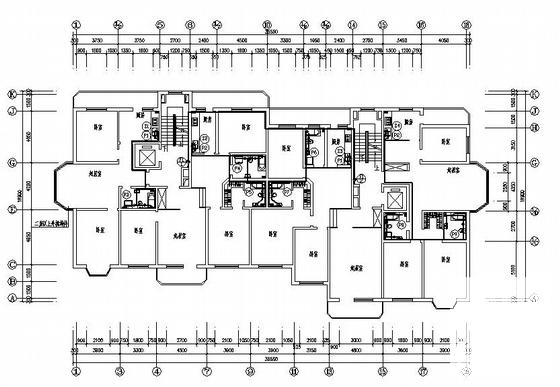

住宅给排水施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
