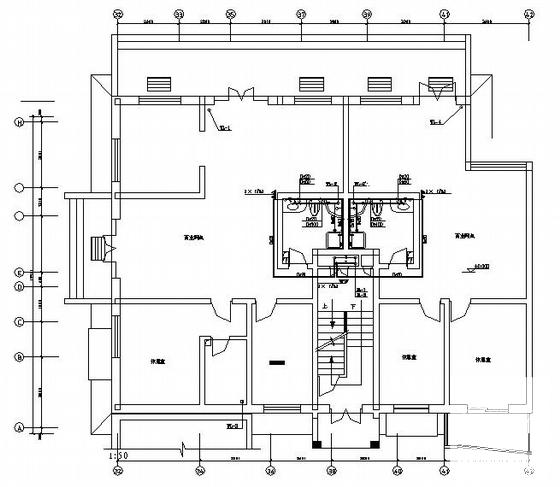

6层住宅小区给排水施工图纸

附件详情

该项目总建筑面积2177.64M?，地上六层，总高度10.95M。该项目设计等级为三级，耐火等级为二级。该资料范围包括室内给水、排水管道系统以及建筑灭火器的配置。室外总水表井至城市给水管和该项目最后一个污（雨）水检查井至城市污（雨）水检查井之间的管道由市政有关部门负责设计。该项目最高日用水量为8.05m?/d，最大时用水量1.02m?/h，供水压力为0.20MPa。室外排水管网参数为：管径DN200，标高-1.50m。该项目污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管。污水经化粪池处理后，排入市政污水管。该项目按轻危险级配置磷酸铵盐干粉灭火器，每组2具，共26具。
