18层住宅小区给排水CAD施工图纸（11栋楼）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：101张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,分区供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：天津
附件详情
- 给排水设计施工说明

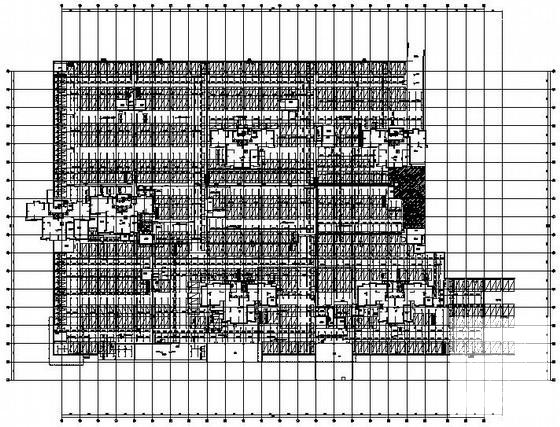

- 地下室给排水平面图
- 1~11栋楼各层给排水平面图
- 给排水管道轴测图
- 机房层给排水平面图
- 地下车库给排水变更平面图
- 地下车库自动喷水变更平面图
附件详情
本稿件为住宅小区给排水施工图纸（含11栋楼），该项目项目为住宅小区工程，层高 3.000m，地上18层地下1层。设计范围：各建筑物室内给排水及消防设计。
，共101张图纸。

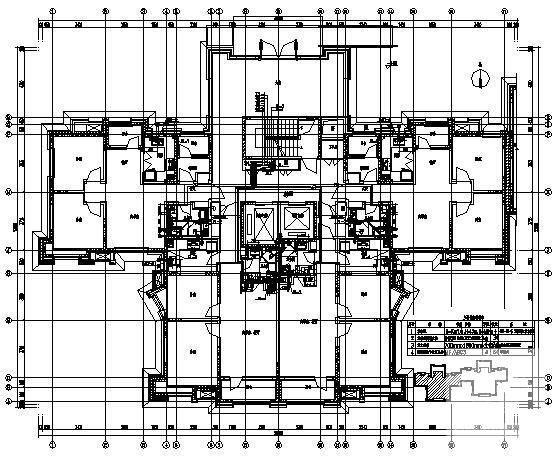

2#楼首层给排水平面图

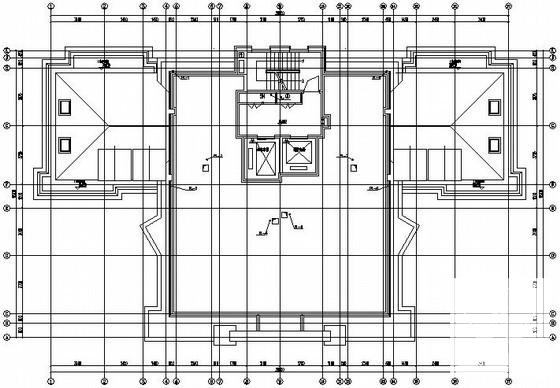

机房层给排水平面图

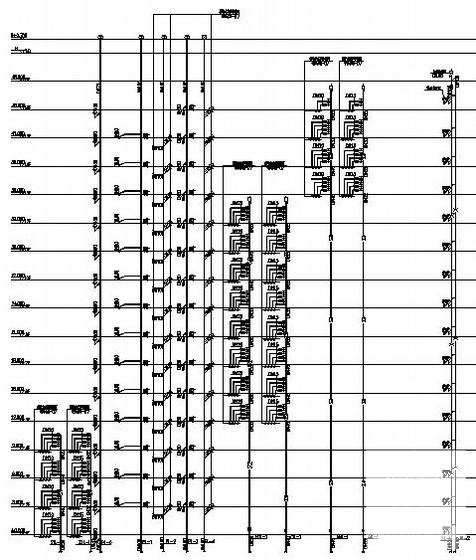

给排水管道轴测图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：6.37 MB
- 收藏次数：0
-
文件名称：
附件-995859689875797768768.rar
