小区住宅给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：39831平方米
- 建筑地上层数：11-18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：134张
- 设计年代：近代
- 地下室用途：人防
- 生活供水设计：生活给水系统
- 生产供水设计：循环冷却水系统
- 排水设计：污水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 特殊系统：太阳能热水系统
- 大样节点：水箱
附件详情
建筑面积 39831 平方米，共三栋，建筑规模为 2 栋18层，1栋11层框架结构。该资料包含;1、2、3、楼给排水及消防施工图，小区室外管线施工图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

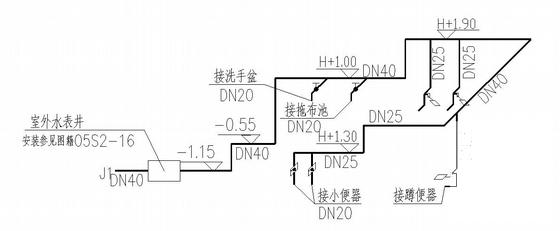

第 1 张图 -

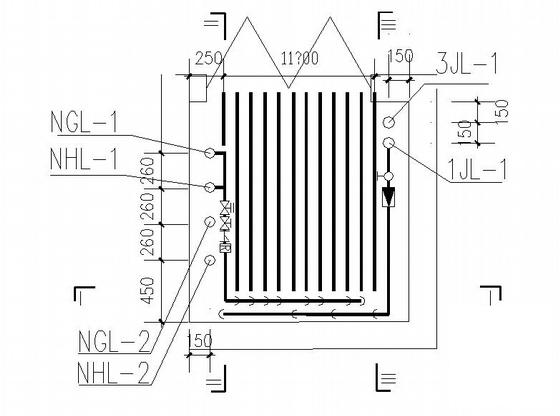

第 2 张图 -

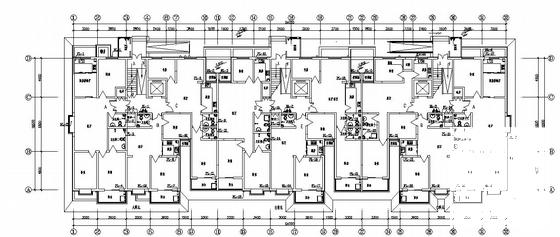

第 3 张图 -

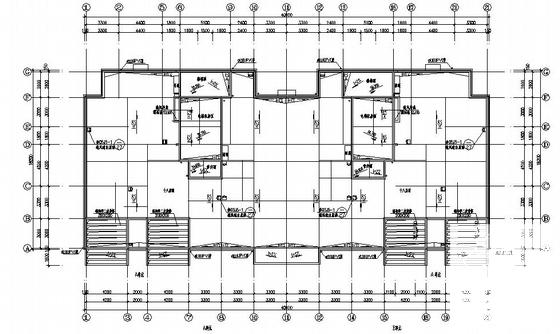

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：6.74 MB
- 收藏次数：0
-
文件名称：
附件-995860609655657657777.rar
