25层宾馆主楼给排水图纸(地下室平面图)

  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:24张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,卫生间,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:海南

附件详情

  • 图纸名称
  • 设计说明及资料目录
  • 图例 主要设备及材料表
  • 总平面图
  • 地下室平面图
  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 四层设备层平面图
  • 五—十五层平面图
  • 十五层吊顶平面图
  • 十六层平面图
  • 十七层平面图及中区水箱透视图
  • 十八—二十五层平面图
  • 二十五层吊顶平面图
  • 屋顶平面图及高区水箱透视图
  • 中区及低区给水系统图
  • 高区给水系统图
  • 低区热水系统图
  • 高区热水系统图
  • 排水系统图
  • 喷淋及 消防系统
  • 卫生间详图
  • 水泵房详图
  • 管道井详图

附件详情

该项目位于海南,本建筑共26层,其中地上25层,地下1层,属一类高层建筑,使用性质为宾馆。该项目所注标高地坪±0.00为相对标高基准,室外地坪标高-0.90,建筑总高度92.20m。该项目设计内容包括 :给水系统 、热水系统 、排水系统、消火栓系统 、自喷系统。
,共24张图。

十八—二十五层平面图

消防泵房平面图

低区热水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

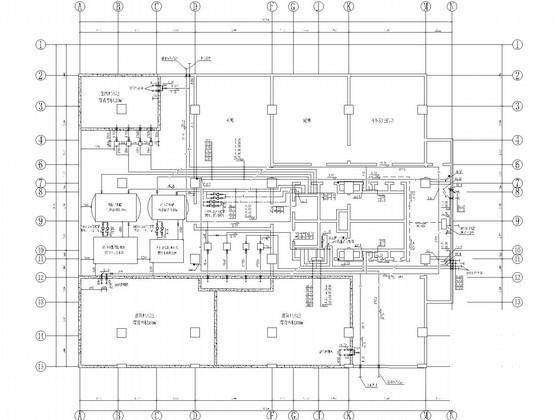

  • 25层宾馆主楼给排水图纸(地下室平面图) - 1
