宾馆主楼给排水套CAD图纸

图纸为某宾馆主楼给水套图,该项目主楼建筑高度为92.2m,总建筑面积25000平凡米,地下一层,地上26层。地下层为设备层,一层营业厅,2、3层为饮食厅,4层为设备层,5-25层为客房,属于一类建筑物。 (一).冷水和热水给水系统:高区采用水泵水箱联合供水方式,由首层给水加压泵自蓄水池抽水至屋面水箱后供给全楼用水;中区采用减压供水方式,高区用水经减压阀减压后供给中区.低区用水由市政管网直接提供. (二).排水系统:排水采用污废合流,五到二十五层设置专用通气立管,通气管与排水横管的连接距离》3m,以保证五层卫生间正常使用。(三). 消火栓及自动喷水灭火喷系统: 室内消火栓系统设计秒流量:40L/S; 延续时间为3小时,自喷系统设计秒流量:22L/S.延续时间为1小时.

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

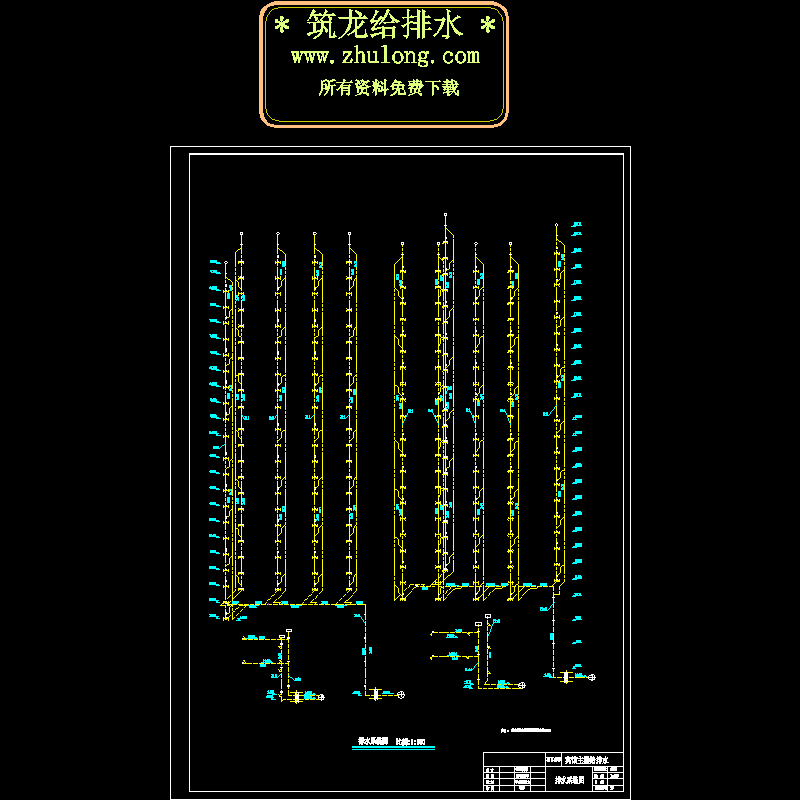

  • 排水系统图1.dwg
    排水系统图1.dwg

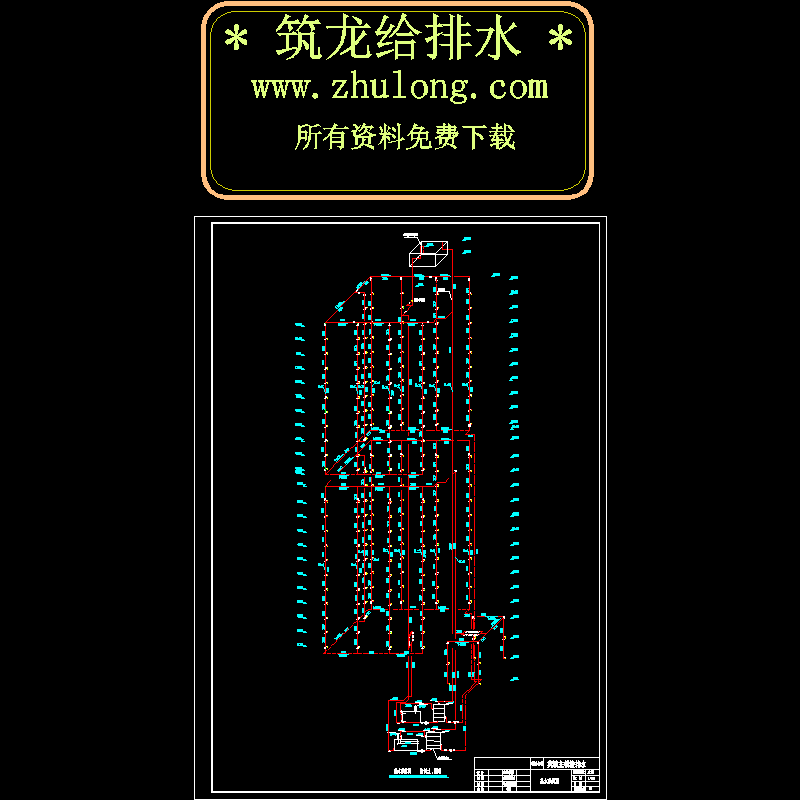

  • 消防系统图.dwg
    消防系统图.dwg

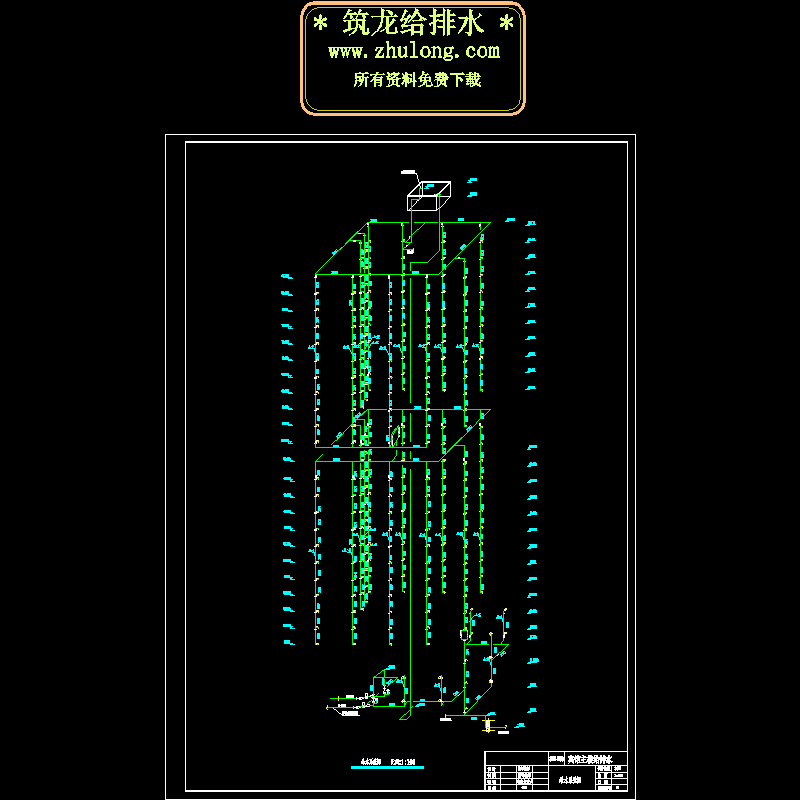

  • 热水系统图1.dwg
    热水系统图1.dwg

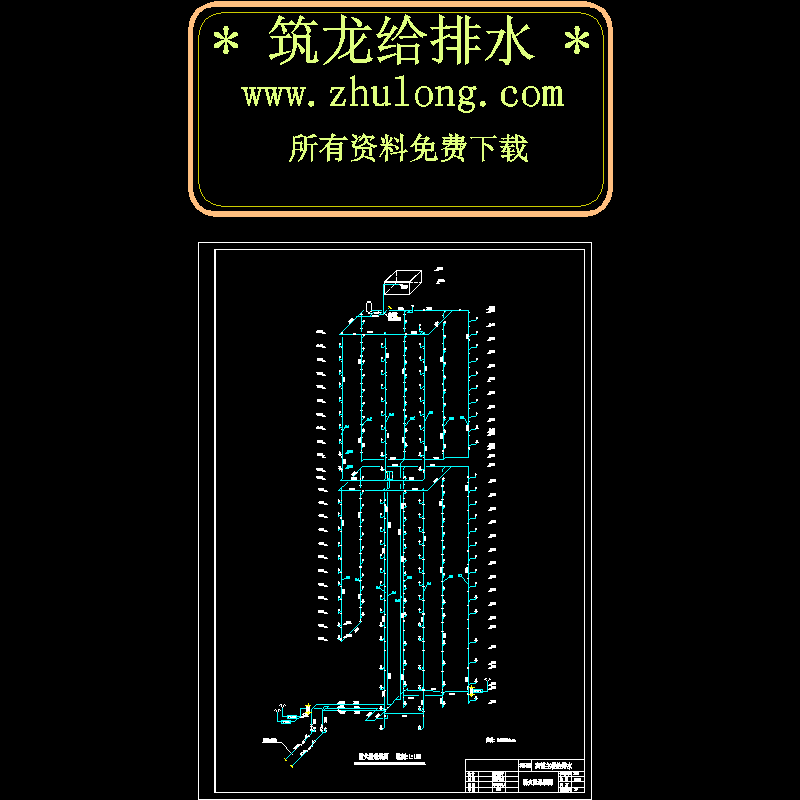

  • 给水系统图1.dwg
    给水系统图1.dwg

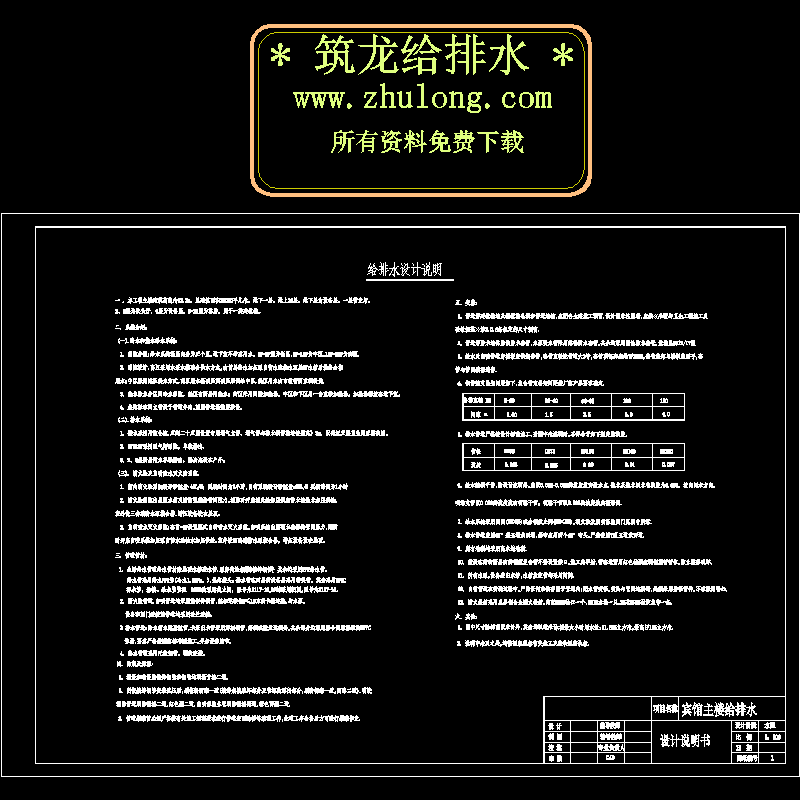

  • 设计说明书1.dwg
    设计说明书1.dwg
以上是部分截图,请下载附件后查看完整高清内容
