26层宾馆给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业,宾馆
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：34张
- 设计年代：近代
- 地下室用途：车库,设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：四区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：30
- 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
- 热水供应方式：集中热水供应,全日供应热水
- 项目所在地：安徽
附件详情
- 资料目录
- 给排水施工图设计说明
- 负一层给排水平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六~十层给排水平面图
- 十一层给排水平面图
- 十二~十九层给排水平面图
- 二十,二十一层给排水平面图
- 二十二,二十三层给排水平面图
- 二十四,二十五层给排水平面图
- 二十六层,屋面给排水平面图
- 机房层给排水平面图
- 消防泵房大样图
- 生活水泵管道系统图
- 卫生间详图(一)
- 卫生间详图(二)
- 卫生间详图(三)
- 生活给水系统原理图
- 消火栓管道系统原理图
- 生活热水系统原理图
- 排水管道系统原理图（一）
- 排水管道系统原理图（二）
- 雨水，冷凝水管道系统图
- 负一层喷淋平面图

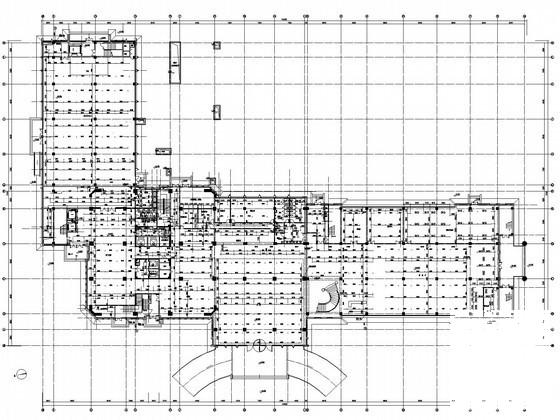

- 一层喷淋平面图
- 二层喷淋平面图
- 三层喷淋平面图
- 四~十七层层喷淋平面图
- 十八~二十二层喷淋平面图
- 二十三,二十四层喷淋平面图
- 二十五,二十六层喷淋平面图
- 喷淋系统原理图
附件详情
该项目位于安徽，是一宾馆给排水项目，建筑层数为地上二十六层；建筑性质：酒店宾馆；类别：一类高层综合楼；耐火等级：一级；设计使用年限：50年；
设计范围：该项目建筑物内生活给水系统，热水系统、排水系统、自动喷水和消火栓给水系统、灭火器配置；
，共计34张图纸；

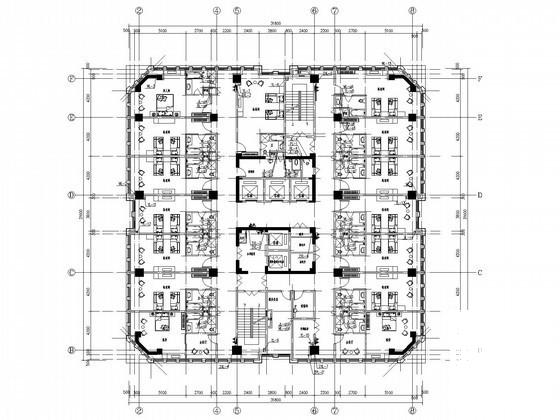

二十一层给排水平面图

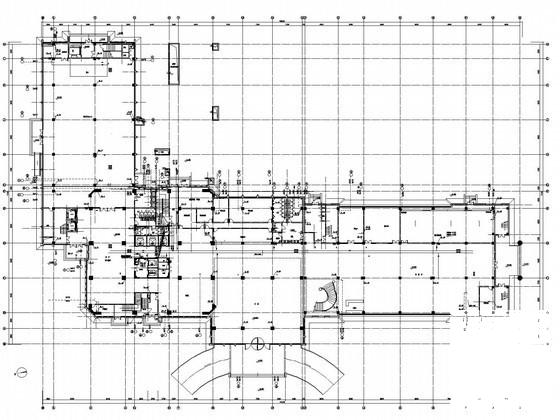

一层给排水平面图

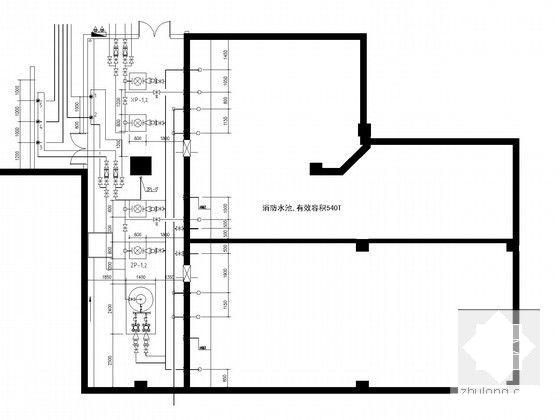

消防泵房管道布置平面图

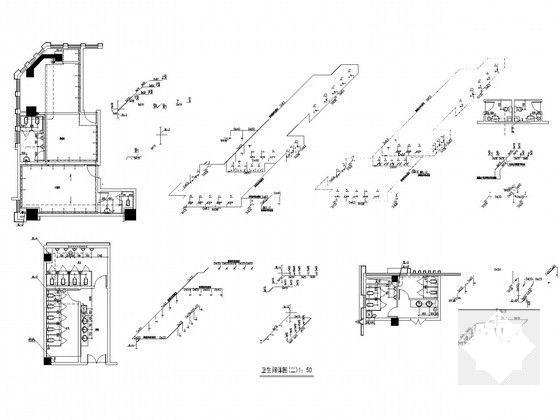

卫生间给排水详图
生活水泵管道系统图
消火栓管道系统原理图
生活热水系统原理图
生活给水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
