6层宾馆给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
- 热水供应方式：集中热水供应
- 项目所在地：浙江
附件详情
- 给排水设计说明

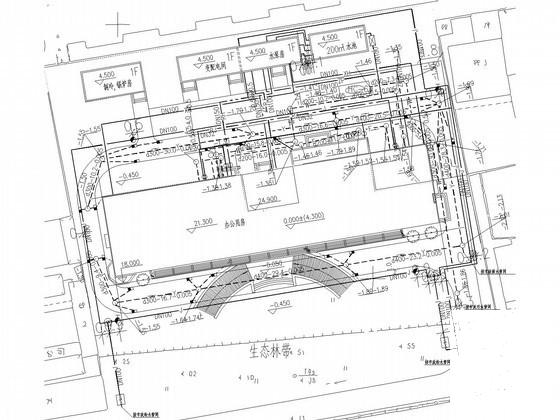

- 给排水总平面图
- 排水、雨水管线系统图
- 给水、热水管线系统图
- 消火栓、自喷管线系统图
- 给排水详图
- 一层消防及喷淋平面图
- 二层消防及喷淋平面图
- 三—五层消防及喷淋平面图
- 六层消防及喷淋平面图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四、五层给排水平面图
- 六层给排水平面图
- 屋面给排水及消防平面图
附件详情
该项目位于浙江，为6层宾馆建筑，设计范围：该项目设计范围为室内外给排水及消防部分。生活用水由市政给水管网直接供给。室内排水为污、废水分流。污、废水管升出屋面设透气帽。屋面雨水管引至地面后就近接入附近雨水井。
消防系统
按多层建筑（设有集中空调），耐火等级二级设计。
，共15张图。

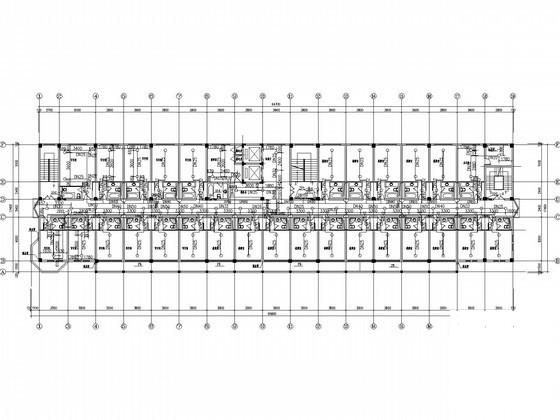

六层消防及喷淋平面图

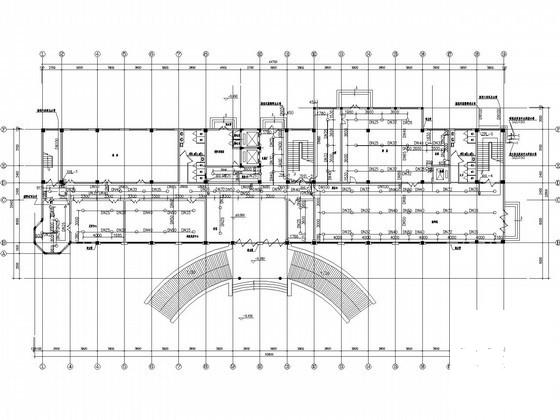

一层消防及喷淋平面图

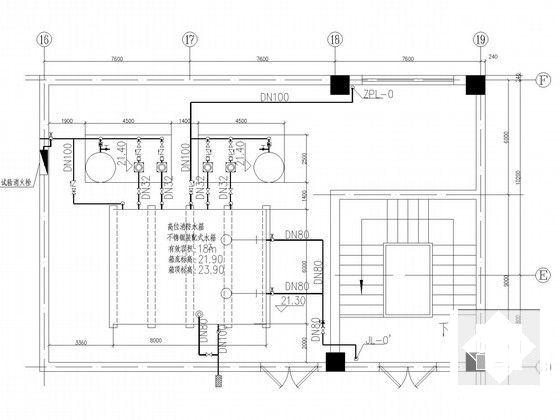

屋顶水箱间管线平面布置详图

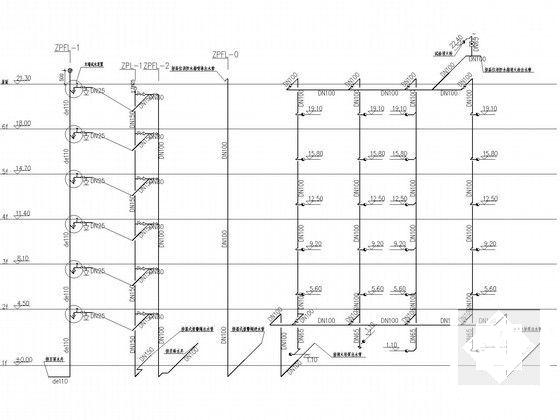

消防系统图
水泵房管线平面布置详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
