安置房地下室给排水施工图纸cad平面图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：17570平方米
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：40
-
消火栓用水量室内(L/S)：40
-
项目所在地：贵州
1、项目概要：该项目为
贵州省安置房地下室
给排水施工图
；本项目总建筑面积35715平方米，其中地上建筑面积18145平方米，地下建筑面积17570平方米，占地面积为27487.00平方米。地下室中心建筑面积为13365平方米。商业建筑面积为4780平方米。
2、设计内容：室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

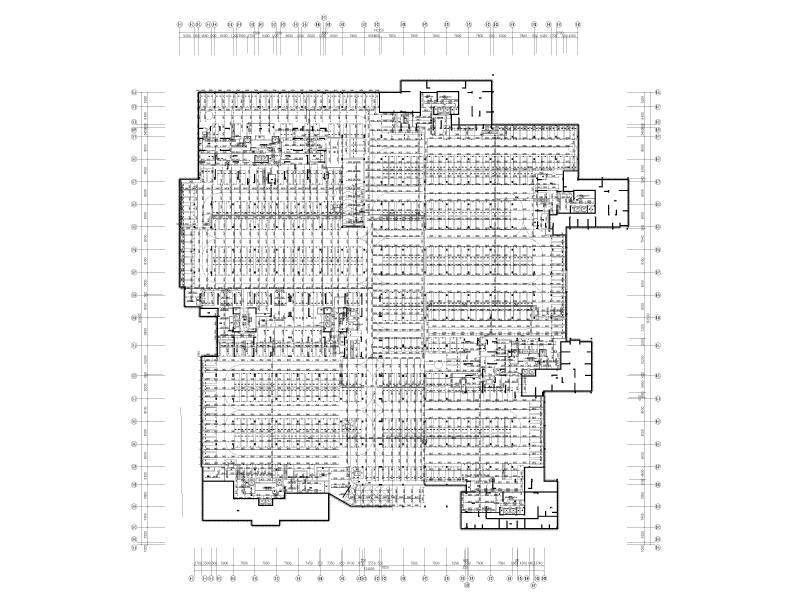

负二层喷淋平面图 -

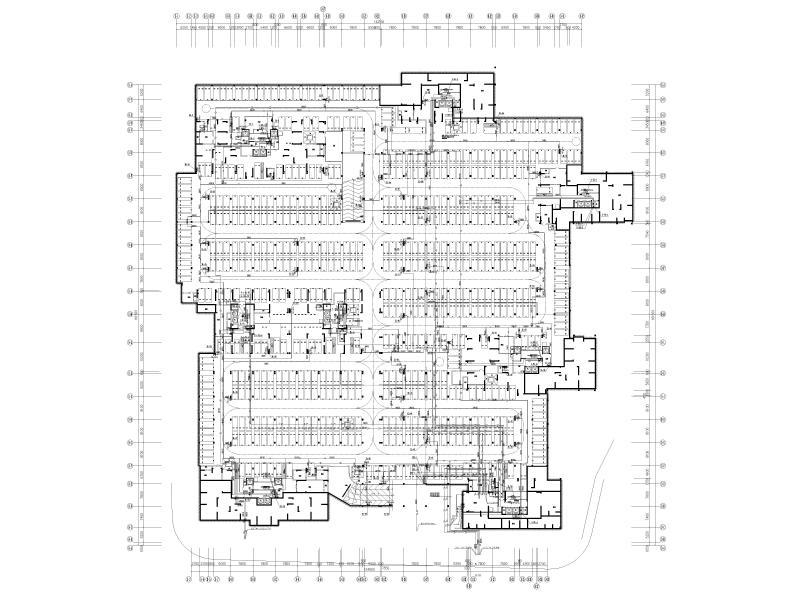

负二层消火栓平面图 -

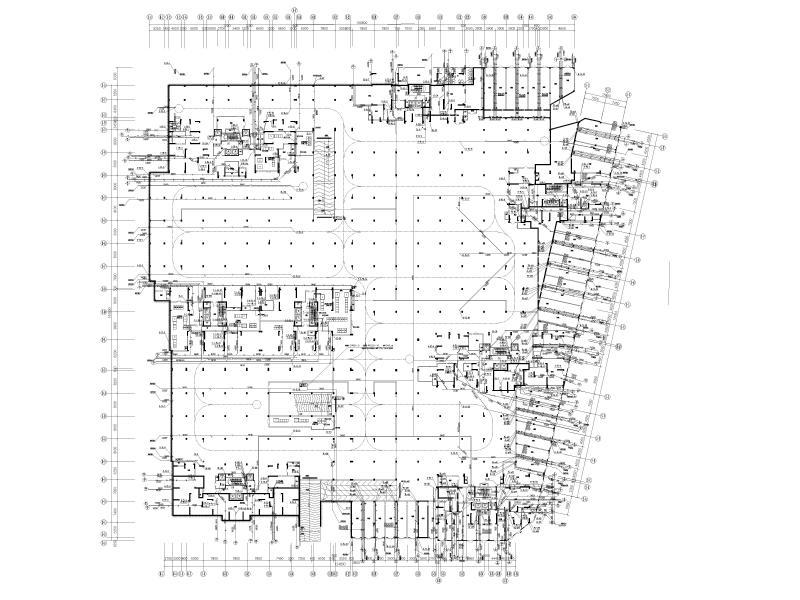

负一层给排水平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：7.64 MB
- 收藏次数：0
-
文件名称：
附件-996858675555555909.dwg
