国际酒店23层给排水系统设计图纸

附件详情

东莞市某国际酒店工程位于东莞市某镇文化广场,占地为14613.37平方米,拟建项目为涉外五星级酒店。本酒店内设客房、中餐厅、夜总会、桑拿、游泳池、网球场等,设施配套齐全。地下为一层,地上裙房为三层,塔楼为20层,地上总层数为23层,建筑高度为82.2米。该项目设计范围:给水排水设计、消防设计。生活给水系统:该项目最高日生活日用水量为717.0m3/d,最大小时用水量为73.3m3/h。该项目需增压最高日生活日用水量为298.1m3/d,最大小时用水量为25.8m3/h。热水系统:该项目最高日生活日热用水量为105.3m/d,最大小时用水量为21.9m/h。污、废水系统:本系统污、废水合流,经室外化粪池处理后排入市政污水管网,最高日排水量约645.3m/d。雨水系统屋面雨水及平台雨水采用内排水方式,由设于屋顶的雨水斗收集排至室外雨水管网;地下室废水由潜污泵提升至室外雨水管网。消防给水系统该项目消火栓系统用水量:室内消火栓40L/S,室外消火栓30L/S,火灾延续时间为3h。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

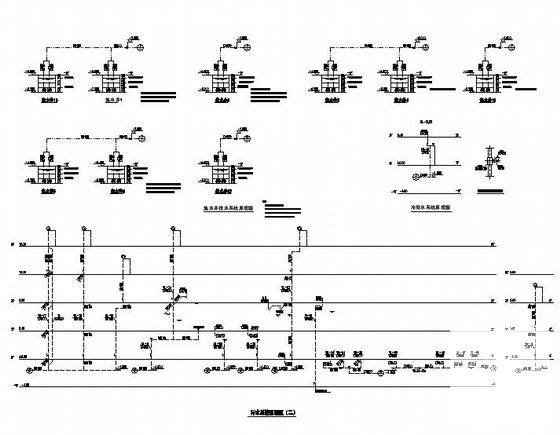

  • 酒店排水系统设计 - 1
    酒店排水系统设计 - 1

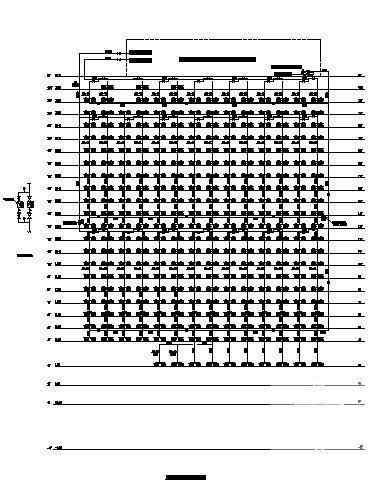

  • 酒店排水系统设计 - 2
    酒店排水系统设计 - 2

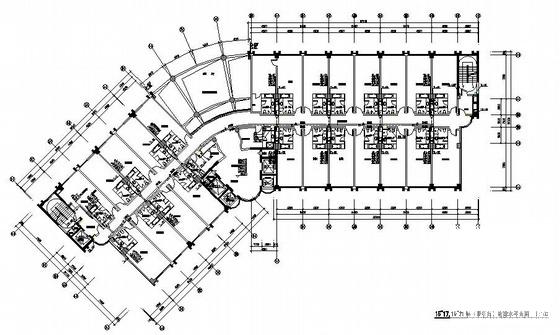

  • 酒店排水系统设计 - 3
    酒店排水系统设计 - 3

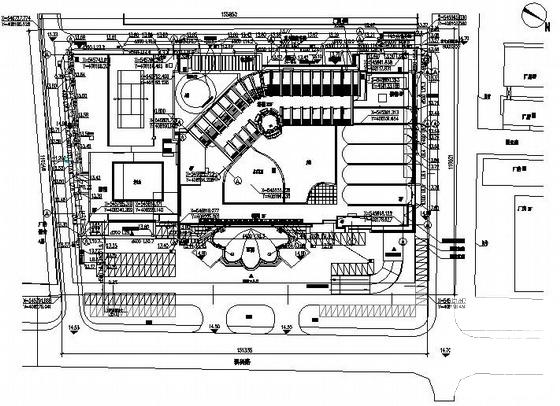

  • 酒店排水系统设计 - 4
