国际大酒店给排水施工完整大样图.dwg

附件详情

该项目建筑面积约70730m2；建筑层数为地下3层；是大型商业超市和一类地下车库。其中地下-1层为地下超市，夹层为4#楼酒店配套用房，-2F、-3F为地下车库。
设计范围：给水系统、排水系统、 、小型给排水构筑物、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、冷却水循环冷却系统。该项目污、废水采用合流制。地下室污废水采用潜水排污泵提升至室外污水管。室内消火栓用水量为40L/s，室外消火栓用水量为30L/ s。

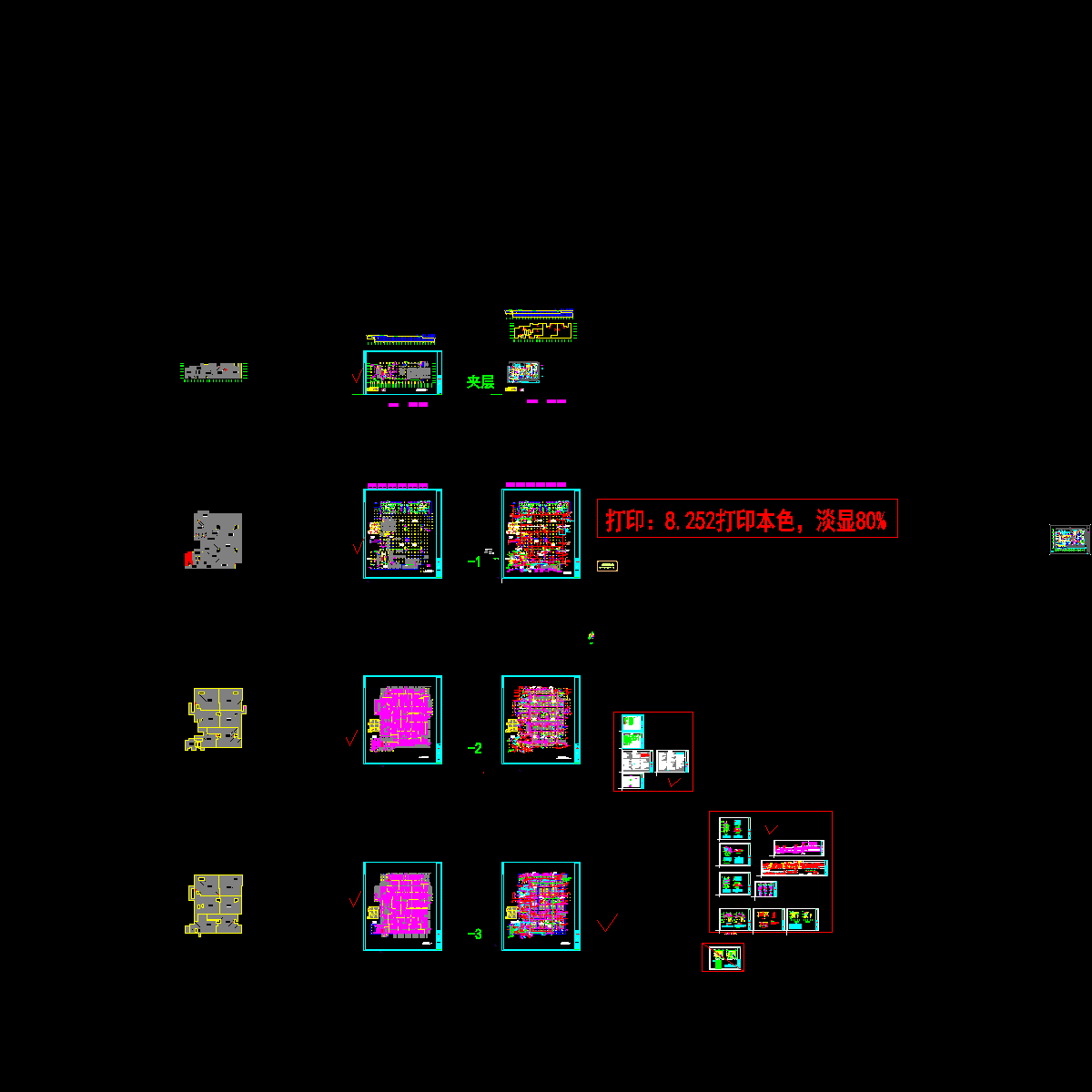

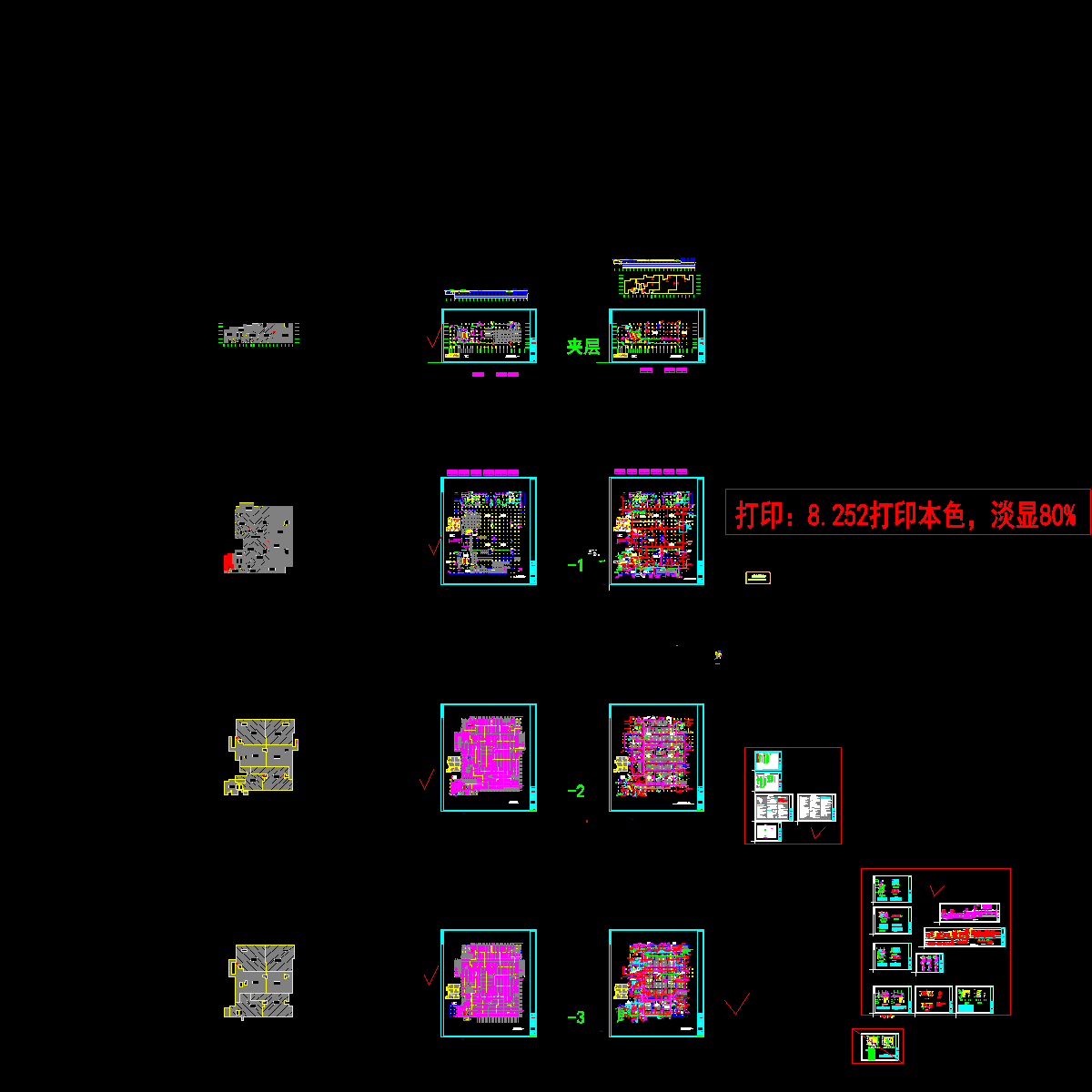

近代年，共39张图纸。
