10层国内昌平住宅、商业金融项目给排水完整CAD施工图纸.dwg

  • 建筑类别:住宅,办公,商业
  • 建筑高度:高层建筑
  • 建筑面积:31420平方米
  • 地上层数:10层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:雨水利用,气体消防
  • 项目地址:北京

本图纸为 北京昌平住宅、商业金融项目给排水全套施工图。
二.项目概要及设计范围:
三期CY-07地块商业用地,用地面积约为0.71公顷,容积率为2.8; 建筑限高为45m。CY-07商业地块在二期CY-04教育用地南侧,由商业、 办公构成,总建筑规模为31,420 m2,其中地上建筑面积19,880 m2和地 下建筑面积11,540 m2;地上为2栋高层塔楼及裙房;地下主要为管理用 房、地下车库、人防区和设备用房等功能。
三.系统说明
(一).生活给水系统:
1.水源:该项目水源为市政自来水。市政给水管网供水压力为 0.30MPa。消防水源采用市政自来水。从市政管网上引入2根DN200给水管网,在建筑周围形成环状供水管网,可以满足本建筑的消防和生活用水量。
引入管总表后设置倒流防止器。
2.用水量:本建筑最高日生活用水量57.88m3/d。最大时用水量8.94m3/h;
3.给水分区:本建筑生活给水系统分为2个区供水。-2层~3层为低区,由城市自来水压力直接供给;
图片展示:
三层平面图
地下二层平面图
给水系统原理图
中水系统原理图
污水系统原理图
雨水系统原理图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • w-07#消防泵房大样图_t3.dwg
    w-07#消防泵房大样图_t3.dwg
  • w-消防平面图和系统图_t3.dwg
    w-消防平面图和系统图_t3.dwg
  • 卫生间详图_t3.dwg
    卫生间详图_t3.dwg

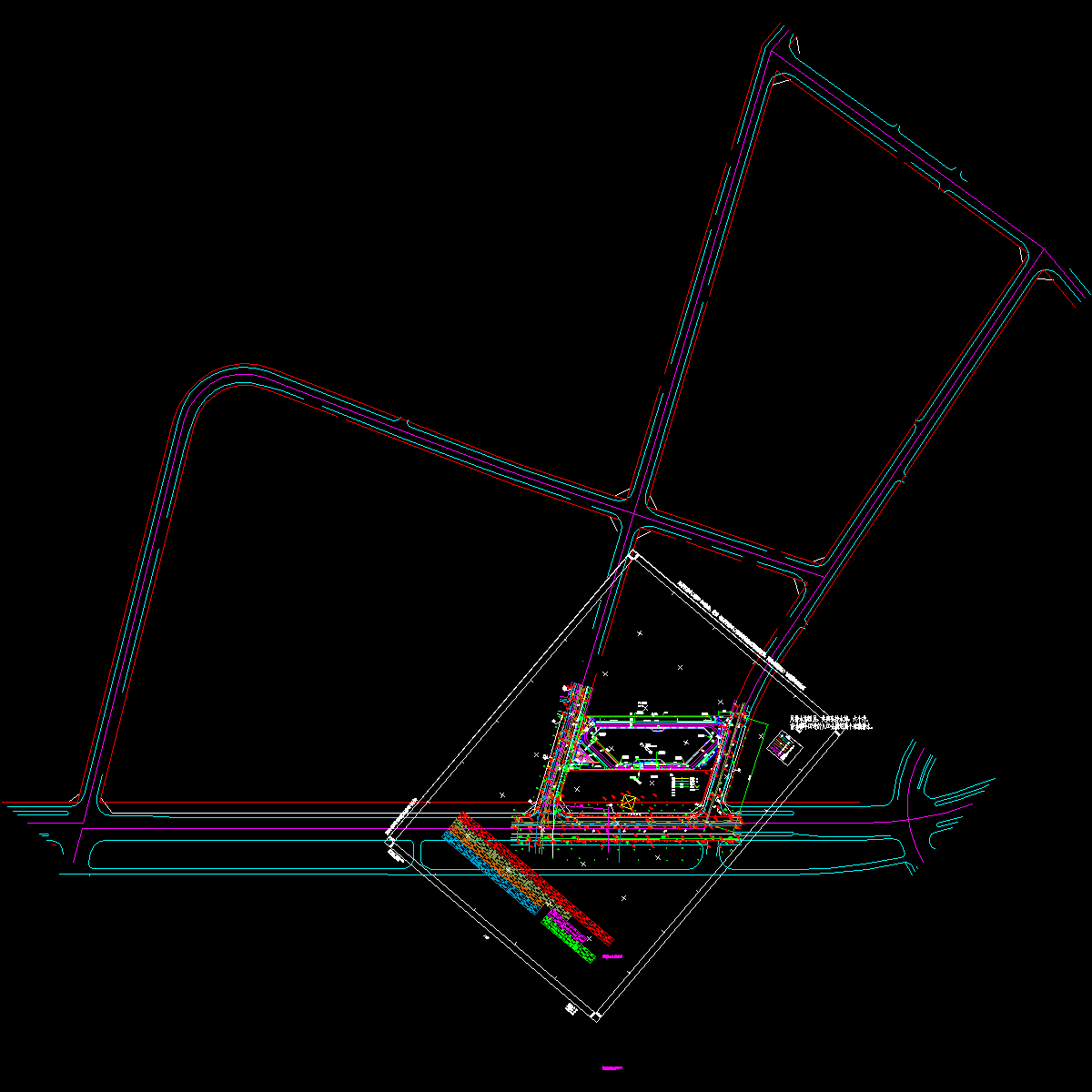

  • 室外管综图_t3_t3.dwg
    室外管综图_t3_t3.dwg

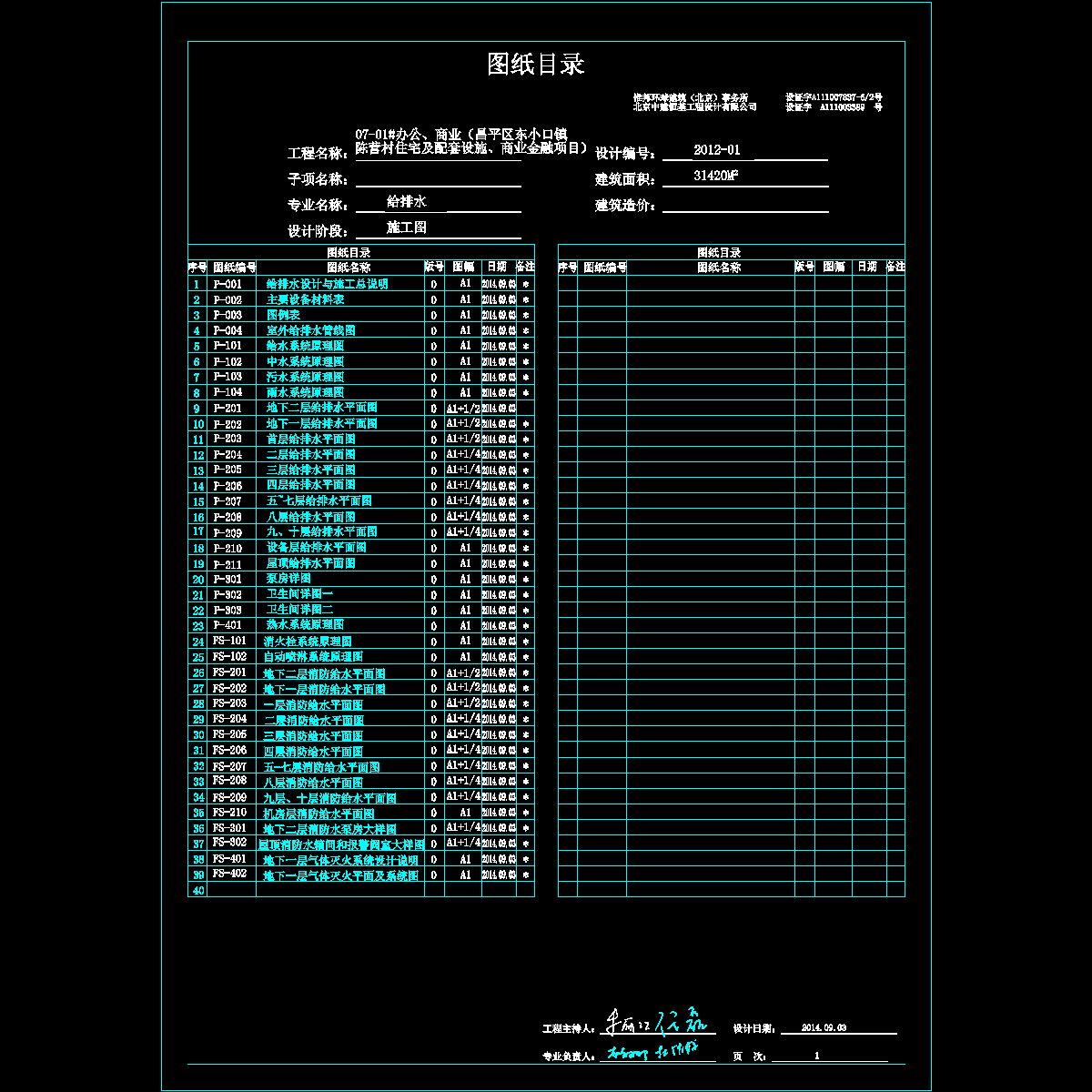

  • 目录-加名字_t3.dwg
    目录-加名字_t3.dwg

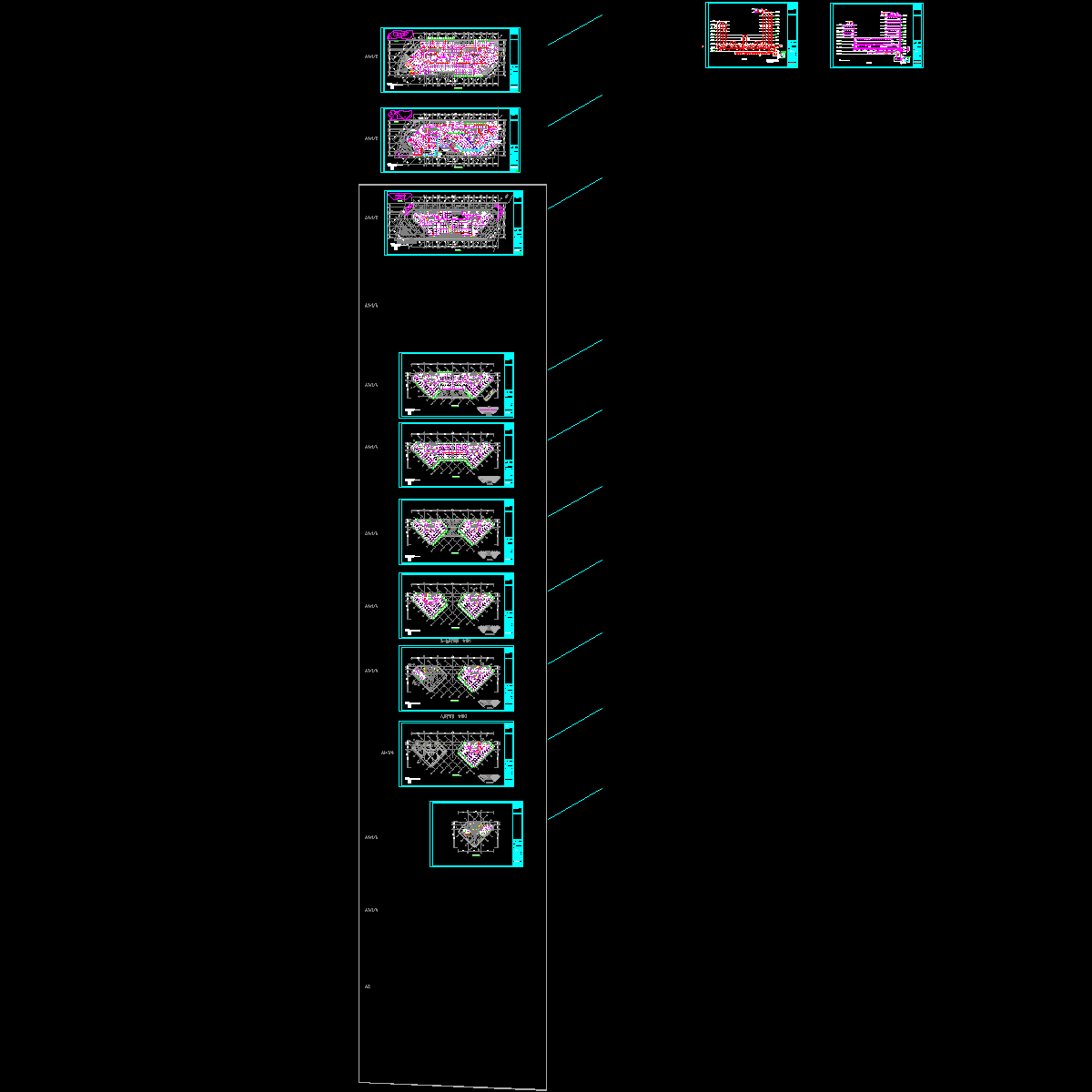

  • 给排水平面_t3.dwg
    给排水平面_t3.dwg
  • 给排水系统图_t3.dwg
    给排水系统图_t3.dwg
  • 给水泵房详图_t3.dwg
    给水泵房详图_t3.dwg
  • 说明设备表_t3.dwg
    说明设备表_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
