国内配电室项目电气CAD施工图纸

  • 建筑类别:办公

  • 建筑高度:单层建筑

  • 建筑结构形式:其他结构

  • 图纸设计深度:施工图

  • 图纸年代:近代

  • 负荷等级:一级,二级

  • 接地方式:TN-S

  • 项目地址:北京

  • 设计: ,配变电所

  • 弱电设计: ,智能化集成

一、设计规模及项目概要

1#分配电室主要工作量

1.低压馈线柜出线开关加装计量表,并且把所有的单相CT更换为三相CT,新装计量表37块,CT100/5A*3共计4组、CT150/5A*3共计15组 、CT250/5A*3共计13组、CT400/5A*3共计2组、CT600/5A*3共计1组(其中AA5、AA10柜内CT可用)。

2.新装电缆线槽(300X150)共计21米,电缆线槽(200X150)共计20米。

3.新敷设控缆KVV-10*2.5共计516米。

4.更换电容补偿控制仪1套,主进线柜加装多功能仪表1块。

5.低压母联柜内加装室内照明开关1个,并在每个开关进线端加装1组计量表。主进柜加装计量表,共4块,柜内安装。

6.改造配电室内2面光表柜出线,增加动力备用开关。

7.新装3面计量柜。

2#分配电室主要工作量:

1.低压馈线柜出线开关加装计量表,并且把所有的单相CT更换为三相CT,新装计量表43块,CT100/5A*3共计8组、CT150/5A*3共计8组 、CT250/5A*3共计18组、CT400/5A*3共计4组、CT600/5A*3共计5组。

2.新装电缆线槽(300X150)共计22米,电缆线槽(200X150)共计25米。

3.新敷设控缆KVV-10*2.5共计1080米。

4.低压母联柜内加装室内照明开关1个,并在每个开关进线端加装1组计量表,主进柜加装计量表,共4块,柜内安装。

5.改造配电室内2面光表柜出线,增加动力备用开关。

二、图纸展示


变配电室效果图


1#分配电室0.4kV开关柜电气系统图

1#分配电室设备布置平面图

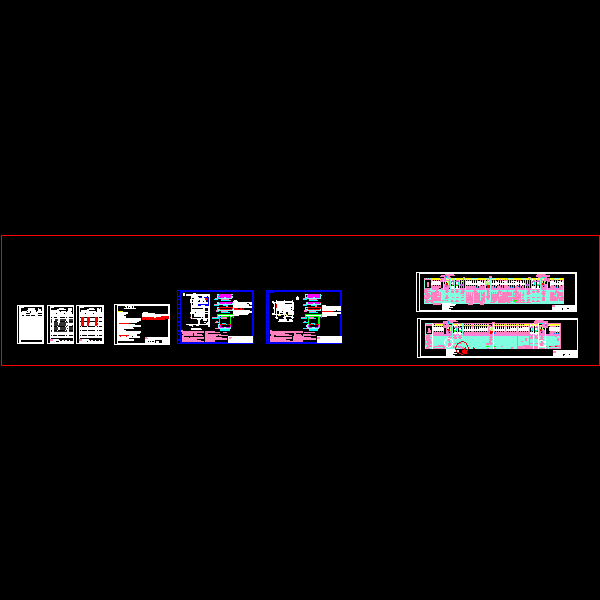

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 国内配电室项目电气CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
