国内石景山公司配电室电气工程CAD图纸

一、工程名称

北京青橄榄树企业管理有限公司配电室改造工程;

二、项目概要

1、北京青橄榄树企业管理有限公司位于北京市石景山区实兴东街1号,占地面积约18826.17平方米,主要用于酒店经营用电。原供用电合同容量总计1260kVA,为高压10KV供电,因容量不足此次申请增容。

2、用户设备容量及预计最大负荷:

客户重要等级:普通

设备容量重新分配如下:

新装电光设备容量1700kW.主要用于空调、照明灯,预计最大负荷约1020KW;

总计设备容量1700kW,预计最大负荷约1020kW.

3、批准变压器容量:原装630kVAx2拆除,新装1000kVAx2总计:2000kVA(实增740kVA)

三、供电电源

多路电源运行方式:10KV双路供电,同时运行,高压无联络。

配电室10kV电源由SJK005海特开闭站经SJSXS093刀闸小室1-3、2-3开关引致本配电室1#高压进线柜和

2#高压进线柜。电缆均采用ZRC-YJY/22-8.7/15KV-(3X150)mm2。

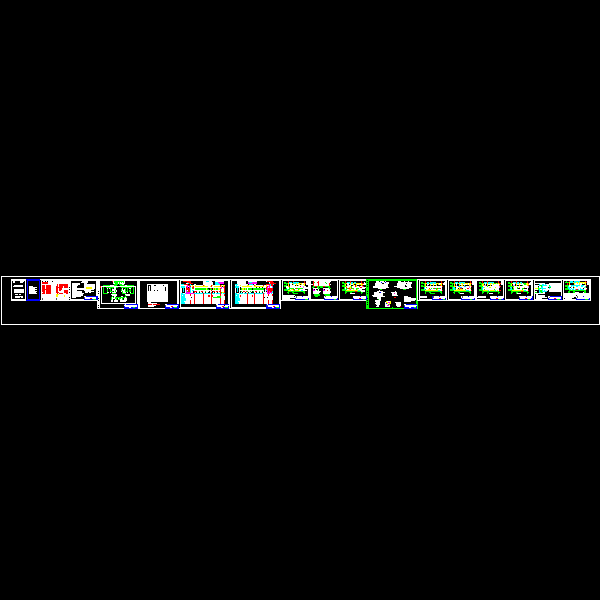

四、图纸展示

北京石景山某公司配电室电气工程

留洞及基础槽钢图

电气主接线图

高压配电系统图
