大厦配电室项目电气系统图纸.dwg
一、配置清单
| 103 项目【电力监控】配置清单汇总报价 | |||||
| 序号 | 名称 | 规格型号 | 数量 | 单位 | 备注 |
| 1 | 智能装置 | ESDTEK 智能装置 | 1 | 套 |
|
| 2 | 监控系统 | ESDTEKEasycontrol 变配电监控系统 | 1 | 套 |
|
| 合计 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 智能装置配置清单及分项报价 | |||||
| 序号 | 名称 | 规格型号 | 数量 | 单位 | 备注 |
| 配电室 | |||||
| 1 | 智能仪表 | ESDTEKEM600LED-T-RO2 | 107 | 台 | 配电柜 |
| 2 | 智能仪表 | ESDTEKEM600LCD-TH-RO2 | 5 | 台 | 配电柜 |
| 3 | 中压保护 | ESDTEKESL-411L-R 线路保护测控装置 | 1 | 台 | 配电柜 |
| 4 | 中压保护 | ESDTEKESL-411B-R 变压器保护测控装置 | 2 | 台 | 配电柜 |
| 合计 |
|
|
|
|
|
|
备注：
1 、 智能装置安装在开关柜上，需要开孔安装，由开关柜厂负责开孔、安装、接线（包括工作电源线）； |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 变配电监控系统配置清单及分项报价 | |||||
| 序号 | 名称 | 规格型号 | 数量 | 单位 | 备注 |
| 主站监控层（变配电值班室） | |||||
| 1 | 系统主机 | DELLOPTIPLEX7020 （含操作系统） | 1 | 台 |
|
| 2 | 显示器 | DELL24" 宽屏 LED 背光液晶显示器 | 1 | 台 |
|
| 3 | 打印机 | HPLJP1566A4/22P/1200DPI | 1 | 台 |
|
| 4 | UPS | SANTAK1KVA/30min （含阀控式铅酸蓄电池） | 1 | 套 |
|
| 5 | 网络交换机 | KIEN1000B 提供 8 个 10/100M 电口， 220VAC 电源，导轨安装 | 1 | 台 |
|
| 6 | 办公桌 | 尺寸 1800 × 1200 （桌面 700 ） × 760 ，材质：钢木结构。安放系统主机，包括 5 孔转换插座 2 个， 1 把椅子。 | 1 | 套 |
|
| 软件及工程 | |||||
| 1 | 监控系统 | ESDTEKEasycontrol 变配电监控系统后台软件包 (1 点，含通讯软件 ) | 1 | 套 |
|
| 2 | 应用软件 | OFFICE2013 | 1 | 套 |
|
| 3 | 数据库软件 | SQLServer2008 | 1 | 套 |
|
| 通讯设备层 | |||||
| 1 | 串口服务器 | EMU1216R-16 机架式 16 口 RS-422/485 串口服务器 220VAC 电源 | 1 | 台 |
|
| 2 | 串口服务器 | EMU1208R-08 机架式 8 口 RS-422/485 串口服务器 220VAC 电源 | 1 | 台 |
|
| 3 | 通讯机柜 | 600*600*1200 （宽 * 深 * 高） | 1 | 套 |
|
| 其他 | |||||
| 1 | 材料费 | 线缆、配件及相关耗材（包括线缆、接线端子、相关配件等） | 1 | 套 |
|
| 2 | 调试费 |
调试及培训
调试范围： 3 台中压保护装置， 112 台低压智能仪表， 2 台变压器温控仪， 2 台电容控制器， 2 套直流屏， 1 台柴油发电机控制器，要求以上设备具有 RS485 通讯接口， MODBUS-RTU 通讯协议。预留 OPC 协议转发 |
1 | 套 |
|
二、图纸展示
配电室项目效果图
AH1~AH5 柜布置图
低压系统图
多功能仪表接线图
双电源接线图
直流屏面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

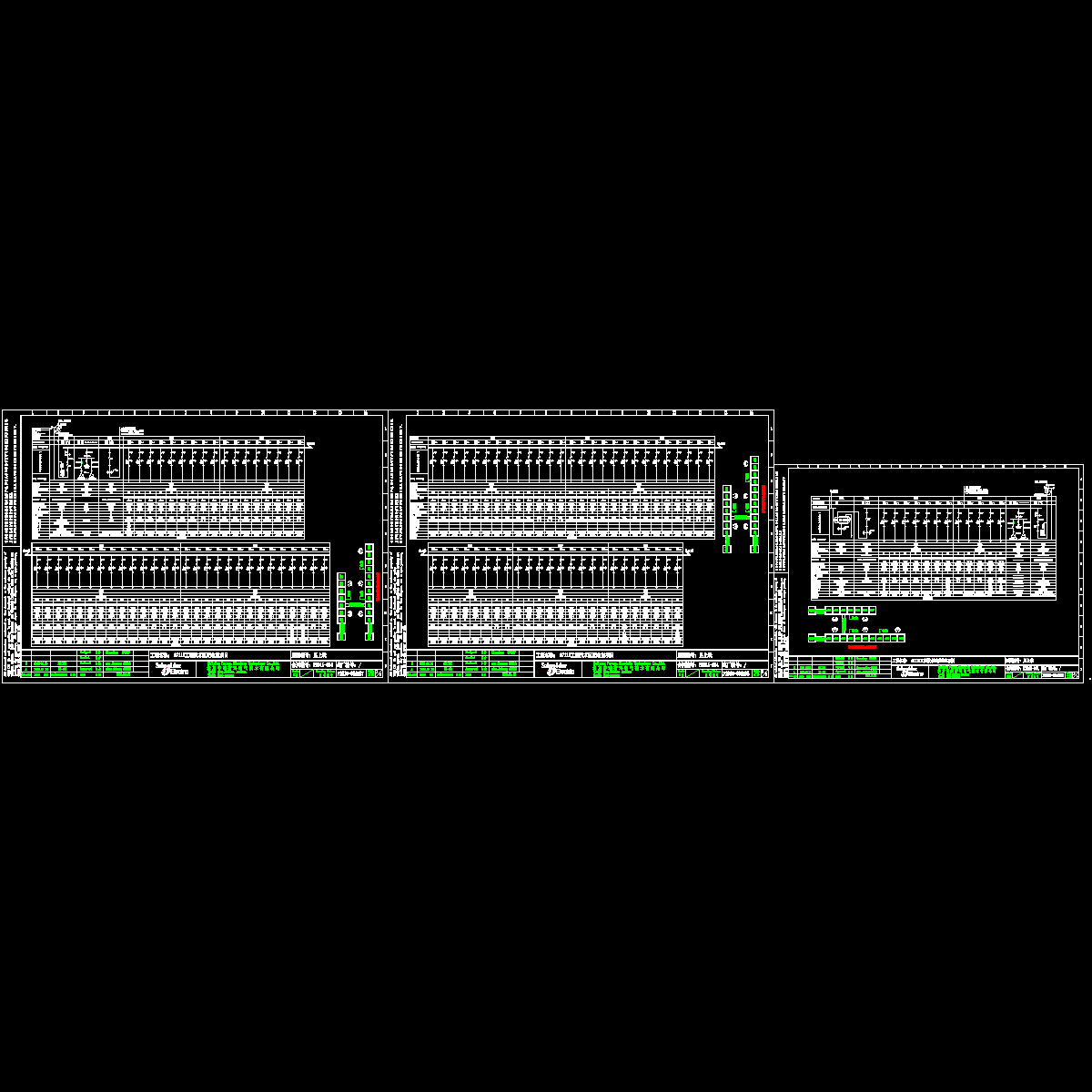

67115(kyn28)系统图纸.dwg -

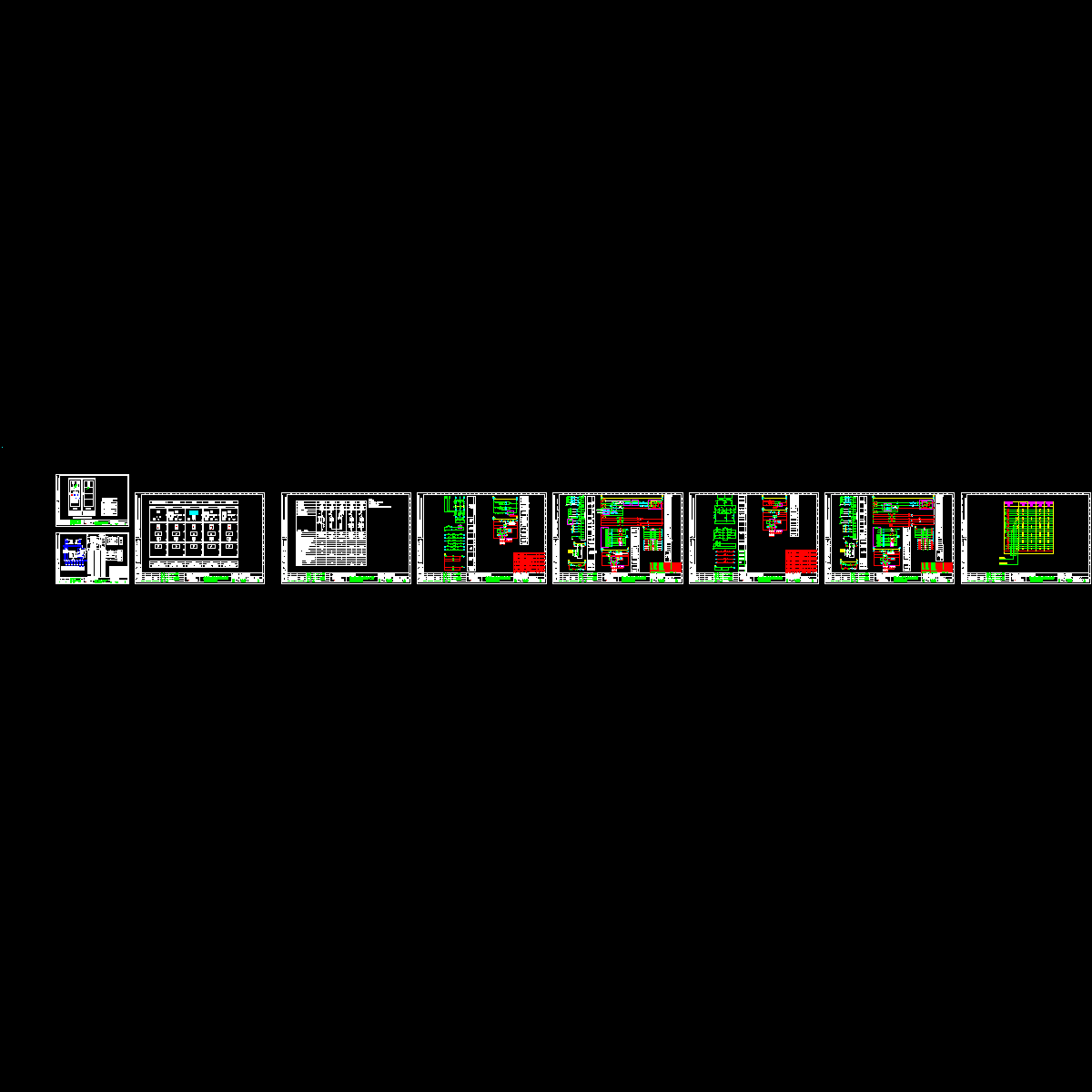

67115(mns)系统图纸.dwg -

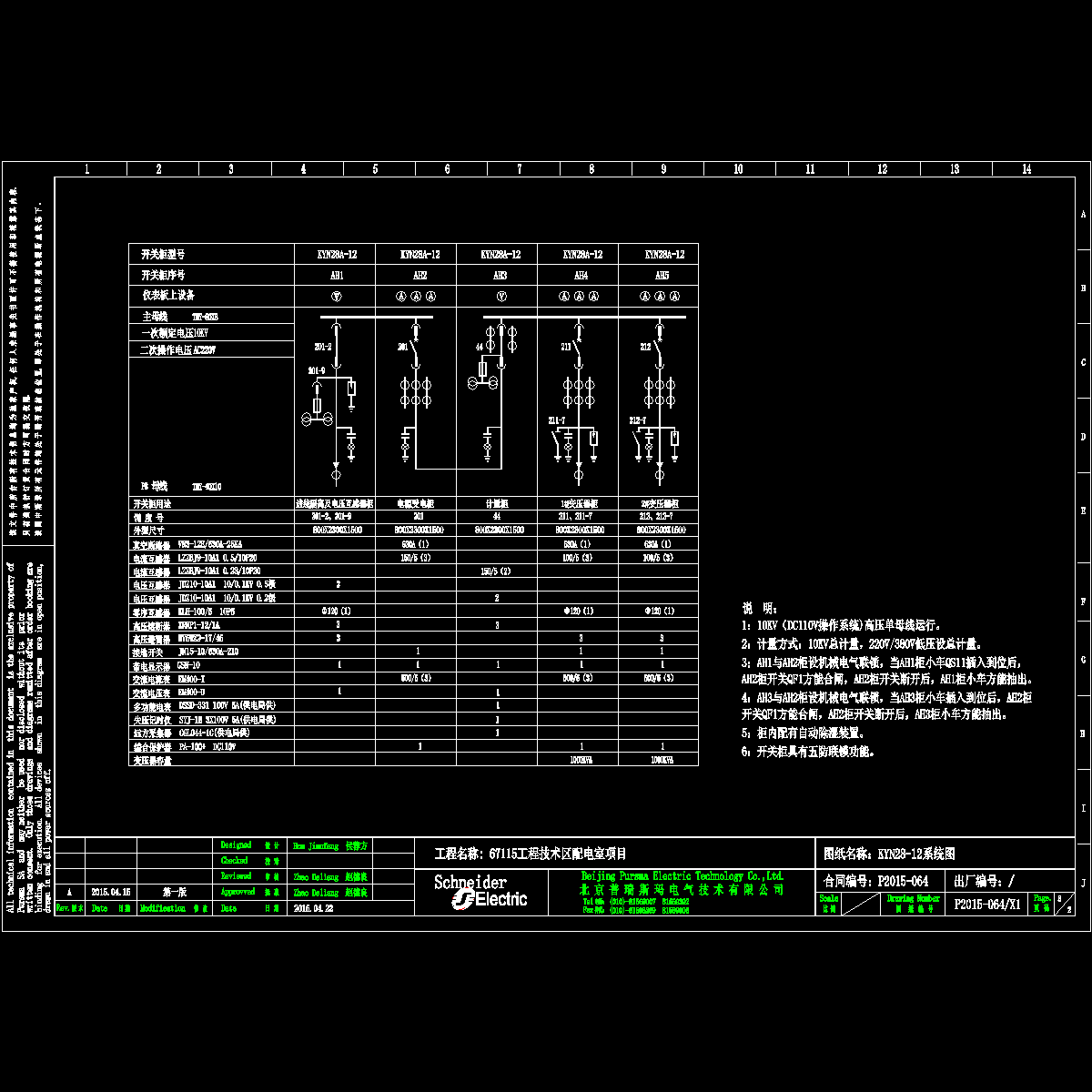

kyn28中压柜图纸(1).dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：11.03 MB
- 收藏次数：0
-
文件名称：
附件-995876778989085589.zip
