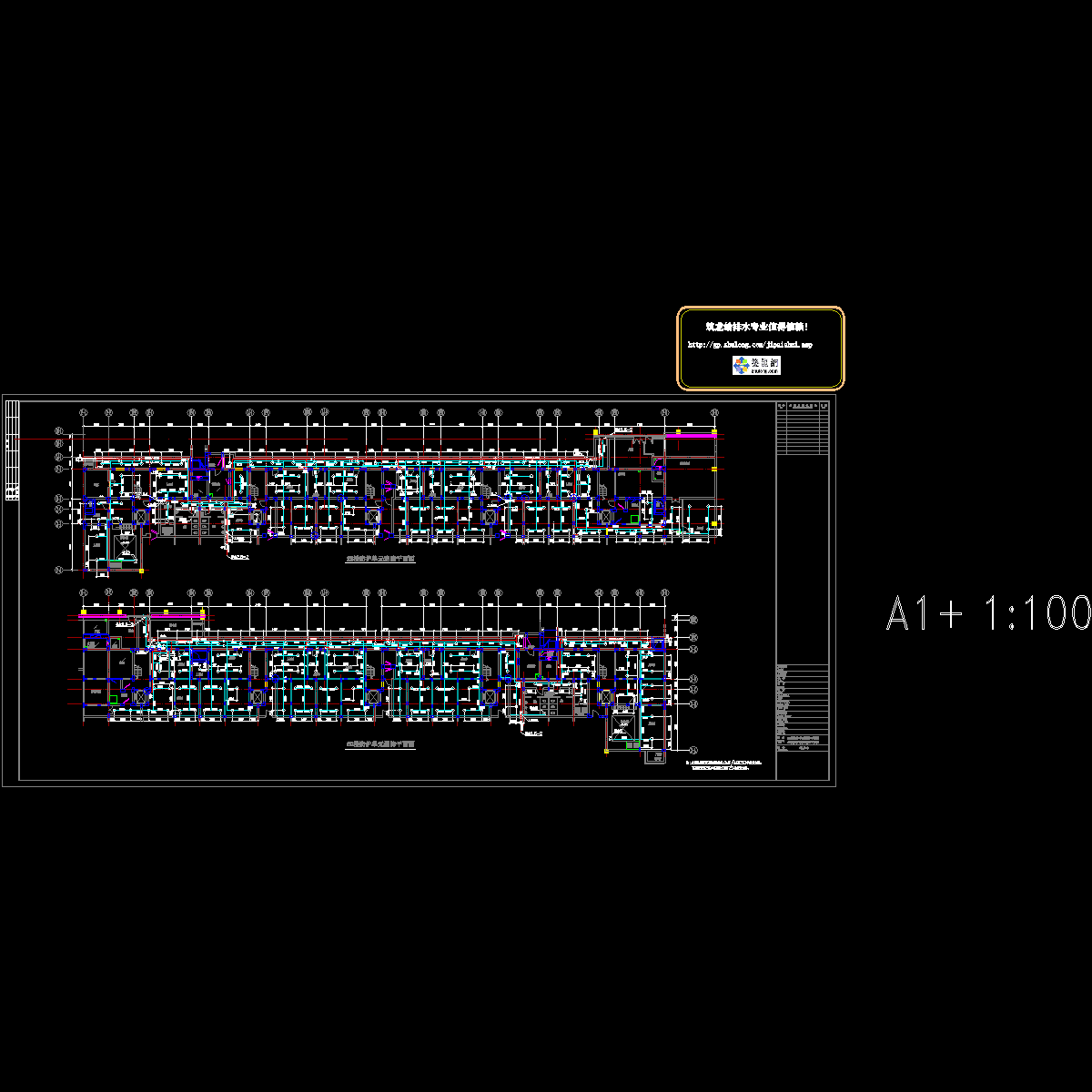

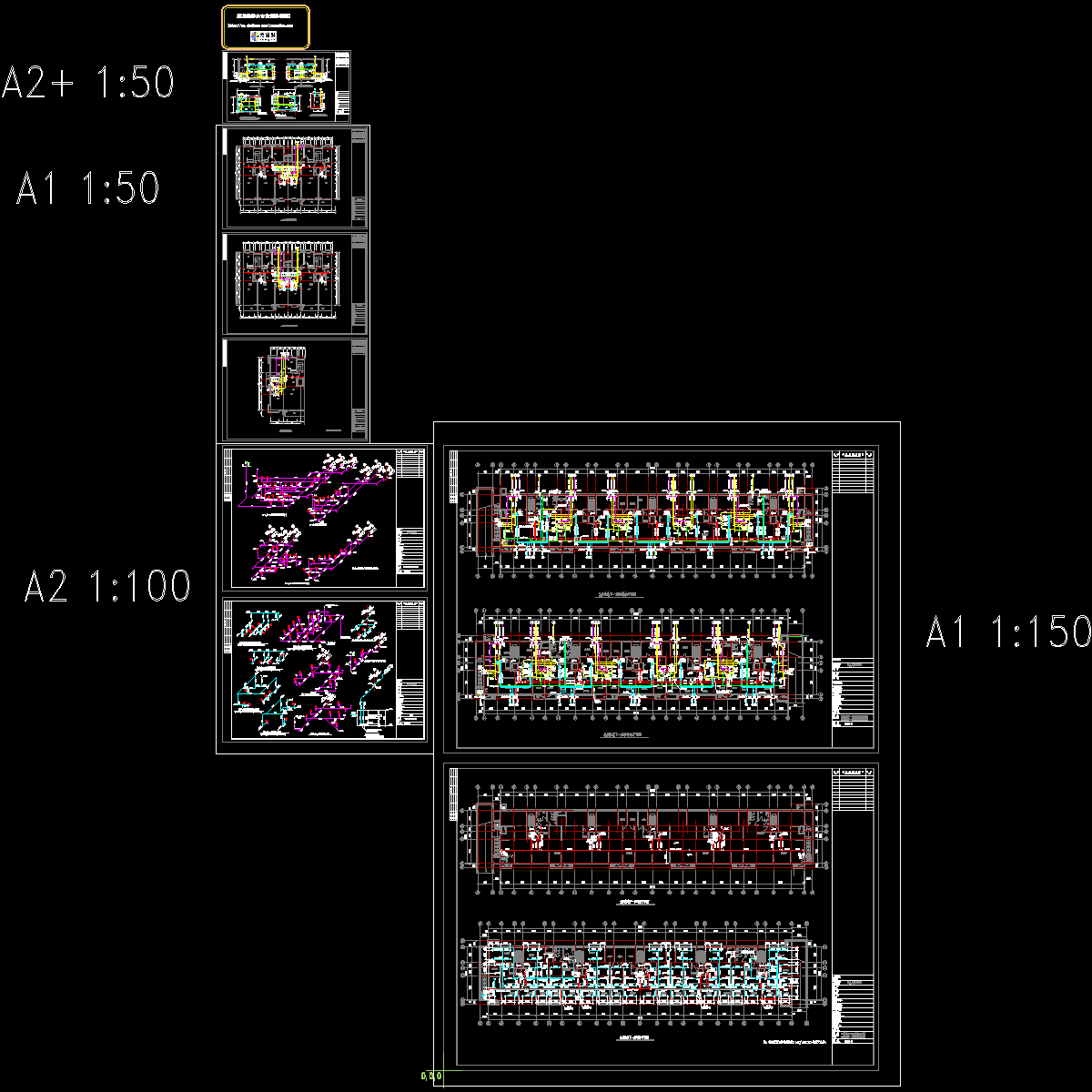

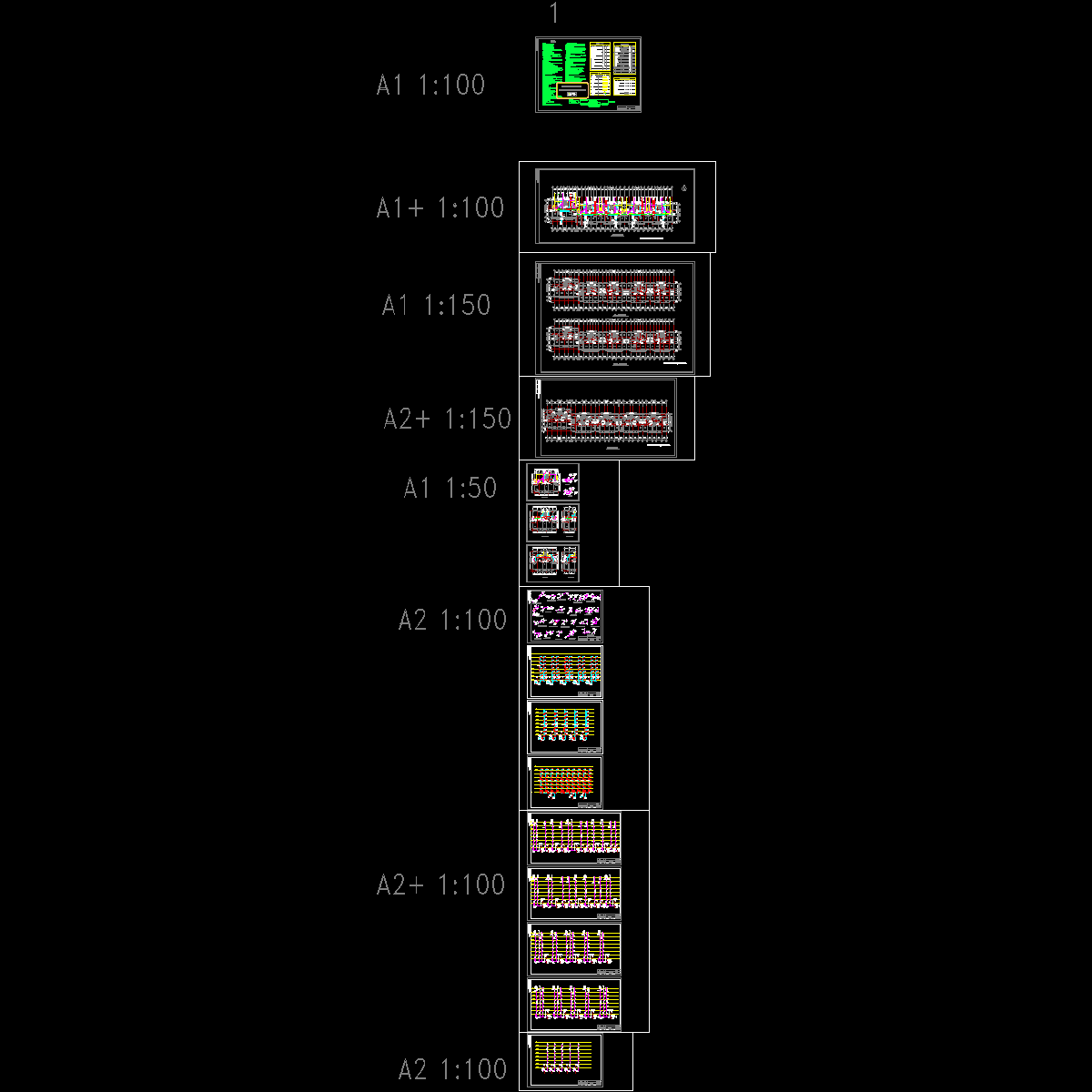

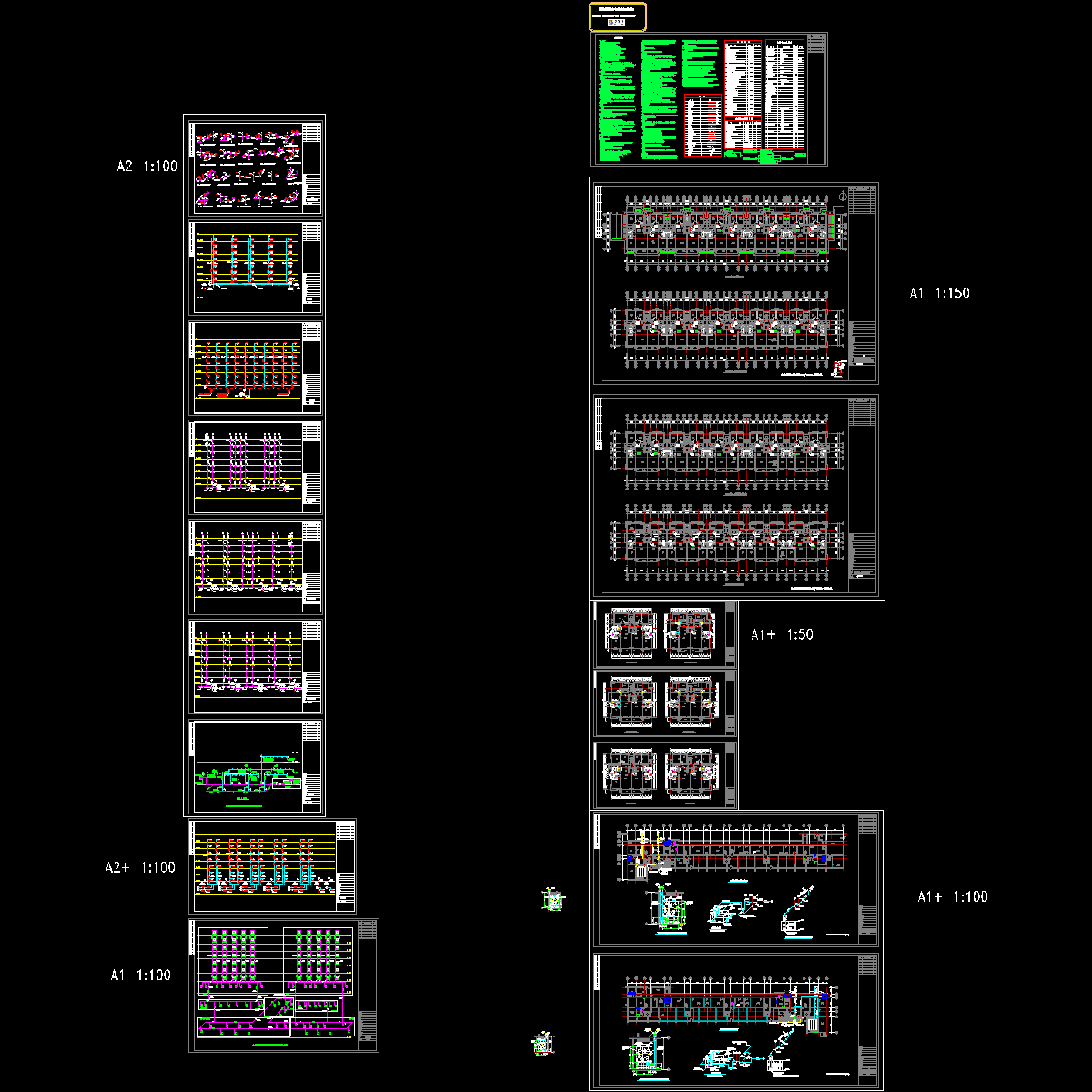

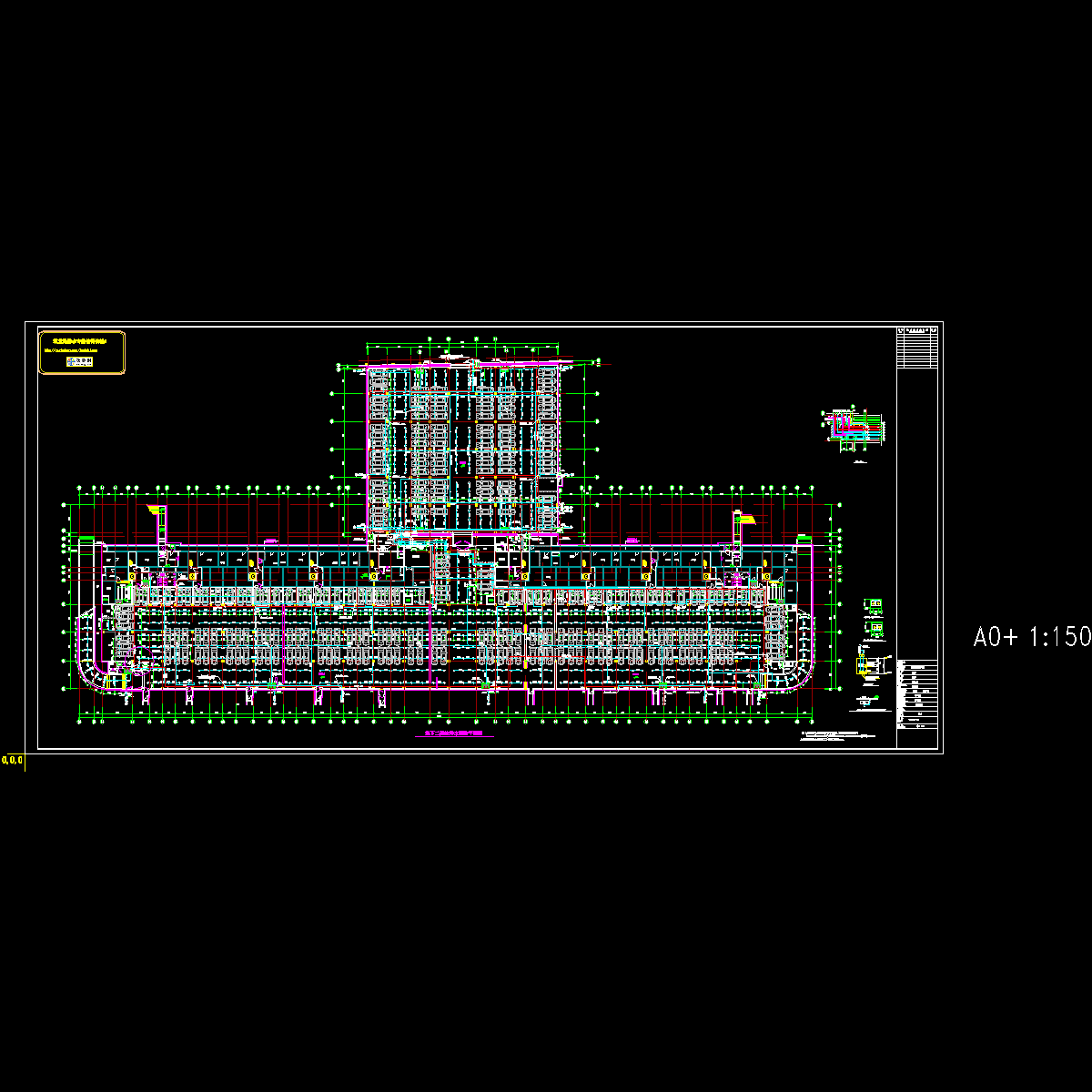

国内8层高档住宅项目给排水专业完整CAD施工图纸.dwg

附件详情

部分设计说明：
一、项目内容：总建筑面积30万平米，新建数栋住宅楼，地上6-8层，地下1层，框架结构
二、设计内容：室内给水、热水、中水、排水、 的设计。
四、给水：
1.从小区北侧引入一根DN200的市政给水管，供本小区内各楼用水，工作压力为0.18MPa。5#楼生活用水最高日用水量为23.23 m/d，最大小时用量为2.42m/h。
2．生活给水分为两个区：三层以下由室外市政给水管直接供给；四层以上由变频加压泵组供给。在小区内8#楼地下二层生活泵房里设18m 的生活水箱一个，生活加压水泵CMG65-234B三台（二用一备）。供水压力为0.5MPa，进户压力不大于0.35MPa。
五、热水：
1. 生活热水水源为地热水，经过处理后直接供水。水质符合现行的《生活饮用水卫生标准》的要求。
2. 24h集中提供60℃生活热水，生活热水耗热量为132.8KW，热水量为2.04m/h。入口需要压力为0.4MPa.
3.楼内采用立管循环，室外采用同程布置系统。楼内生活热水不分区。
4.每个楼设一个室外水表井，计量整个楼的热水用水量。各用户均设水表计量，采用磁卡式水表。
六、中水:
1．建筑面积大于5万平方米的居住小区需要配套的中水设施。
2．在8＃楼地下二层设有中水处理站，回收住户优质排水（洗浴排水、洗衣排水）作为中水水源，经中水处理站处理后达到"城市杂用水水质标准"（GB/T18920-近代）后，回用于冲洗厕所及汽车地面冲洗用水、绿化用水。七、污水:排水采用污废水分流系统。
八、雨水:
雨水为外排系统,立管收集排至散水.
九、消防:
1.室外消火栓给水量：20L/S火灾延续时间2小时。
2.室内消火栓2.1室内消火栓消防水量10L/S，火灾延续时间2小时。工作压力为0.7MPa。2.2在每层的电梯井侧墙上设带消防卷盘的单栓消火栓。每单元消火栓单独进水，进水管3.1地下车库、人防、底商、地下物业用房设自动喷水灭火系统。有采暖的人防、底商及物业用房设置湿式自动喷水灭火系统。没有采暖的地下车库设置干式自动喷水灭火系统。
