国内高档别墅给排水CAD施工方案图纸设计

附件详情

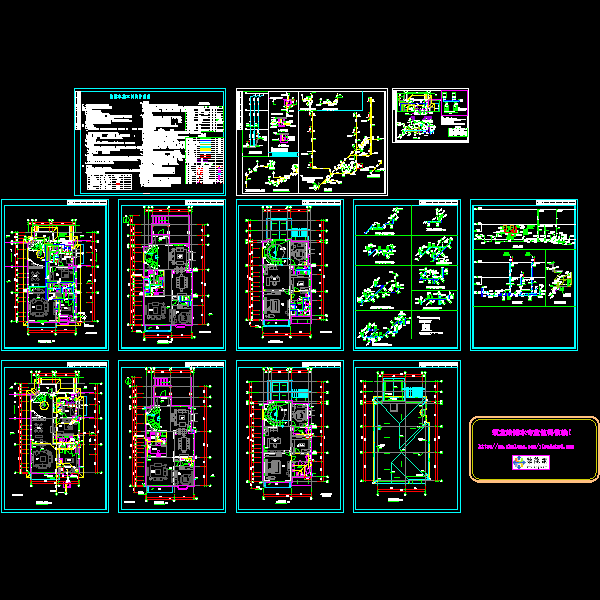

一、 附件详情：该项目为某国际花园单体工程。该资料包含：生活冷水，热水及热回水，温泉水，排水，消防水喉及灭火器系统；其中生活热水采用支管全循环系统；包括设备间工艺详图
二、 该资料范围：本项目为单体室内给排水系统设计。
三、 设计依据：
1、建设方提供设计任务书。
2、现行国内的设计.施工验收规范.
四、 给排水系统：
1、生活给水系统水源：
a、水源：小区自备井，由变频泵加压后供给各用户。
b、用水量：生活用水定额 250L/p.d，按使用人数 8人计，最高日用水量为20M3。
2、 生活热水系统
生活热水由燃气壁挂炉和储水罐加热，设计出水温度60°C；用水定100L/p.d 最高日用水量为0.8m3。
3、温泉水系统：
a、根据建设单位要求，户内设地热温泉水管道，接SPA房温泉池。经卫生部门检验， 其水质符合国家相关标准。
b、温泉水由燃气壁挂炉和储水罐加热，设计出水温度：60°C 。
在每户内设 DN25, 卡式热水表。
4、排水系统
卫生间排水采用单立管普通伸顶通气系统，室内排水采用污废合流制，污废水经 室外化粪池处理后，排入小区污水管网。
阳台排水及空调冷凝水有组织排放。SPA池排水排至室外，经提升后排入市政检查井。

5、雨水系统
屋面雨水采用内外相结合的方式排出。
