国内上两层小型别墅给排水设计施工图纸
- 设计详细说明：无
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：2层
- 图纸设计深度：方案(初设图)
- 参考图纸：4张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统
- 供水方式：市政供水
- 项目所在地：北京
附件详情
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 系统图
附件详情
该项目为小型别墅给排水设计施工，给水、热水管道均在垫层内敷设，至卫生器具处上翻出地面，未标注卫生器具给水接管De20。卫生器具管件标高：坐便器H+0.20；洗脸盆H+0.50；洗衣机H+1.10；厨房洗菜盆给水H+0.30；淋浴器H+1.15；热水器给水阀门H+1.10；热水阀门H+1.15；特殊标注除外。
，共4张图。

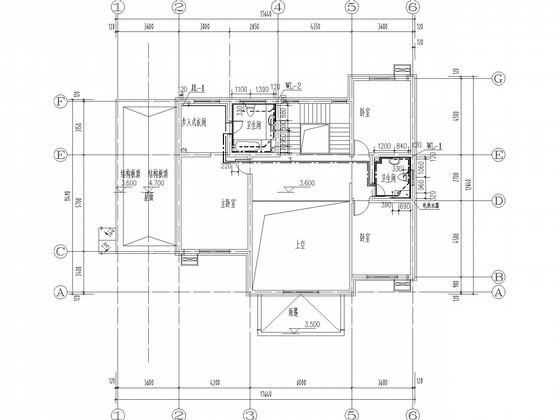

二层给排水平面图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

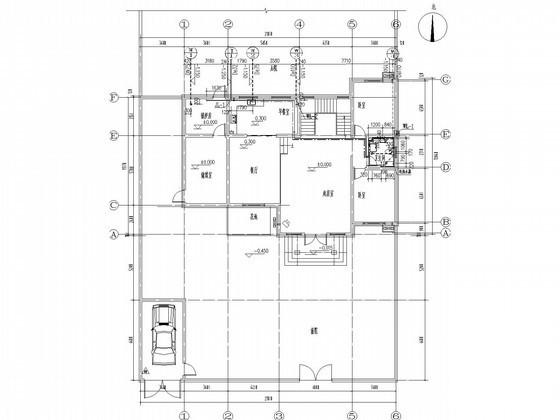

别墅给排水设计图纸 - 1 -
别墅给排水设计图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.5 MB
- 收藏次数：0
-
文件名称：
附件-995860586968877987755.rar
