3层别墅给排水CAD施工方案图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：多层建筑
- 地上层数：3层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：9张
- 图纸年代：近代
- 地下室用途：其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流
- 项目地址：湖北
附件详情
- 给排水设计总说明
- 地下室给排水平面
- 一层给排水平面
- 二层给排水平面
- 三层给排水平面
- 屋顶给排水平面
- 给水及热水系统图
- 排水及雨水系统图
附件详情
本稿件为某别墅给排水施工图纸，地上3层，地下一层。设计范围：给水系统、排水系统、雨水系统、热水系统。
共9张图纸。
一层给排水平面
给水系统图
排水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

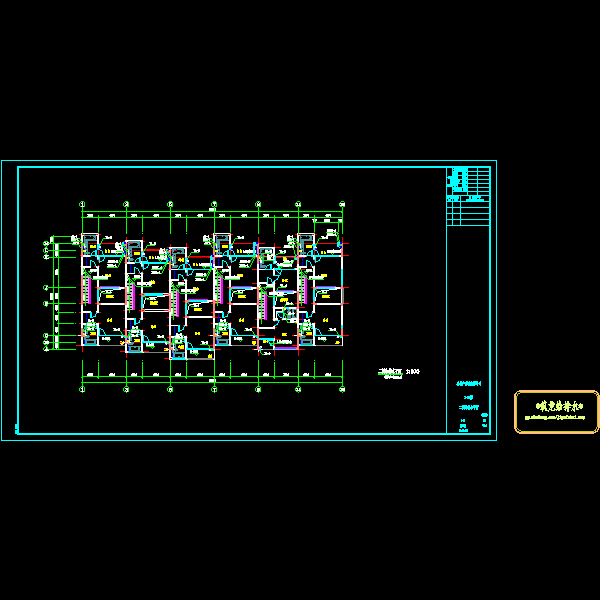

第 1 张图 -

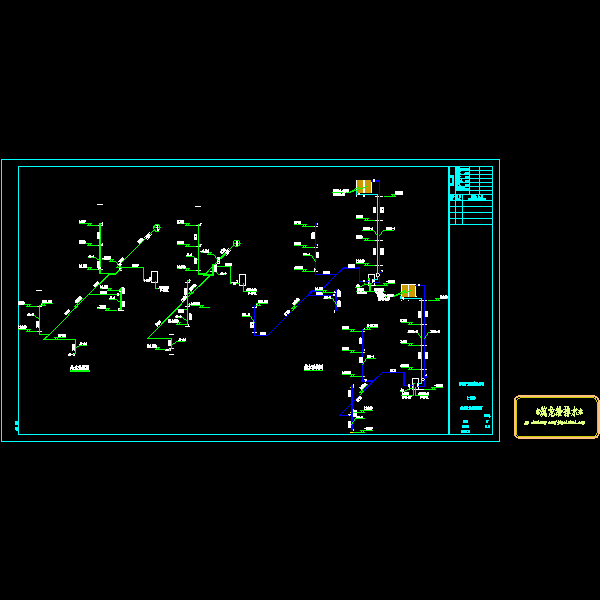

第 2 张图 -

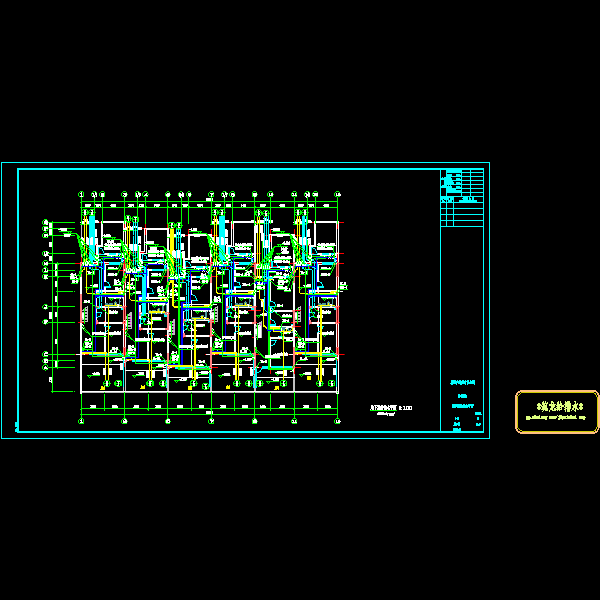

第 3 张图 -

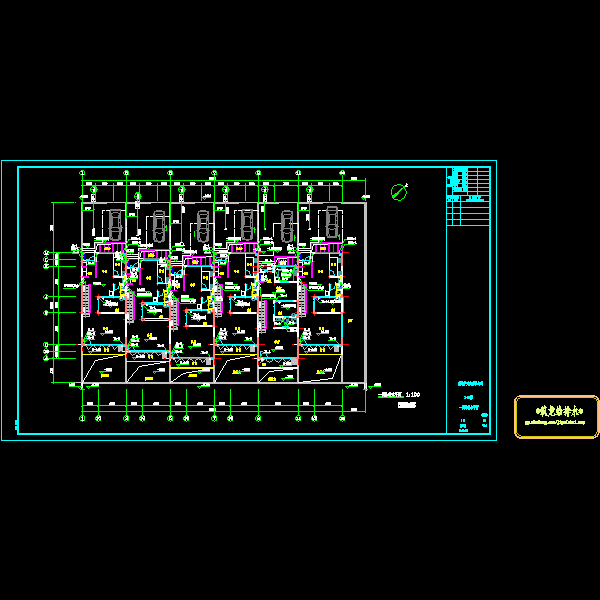

第 4 张图 -

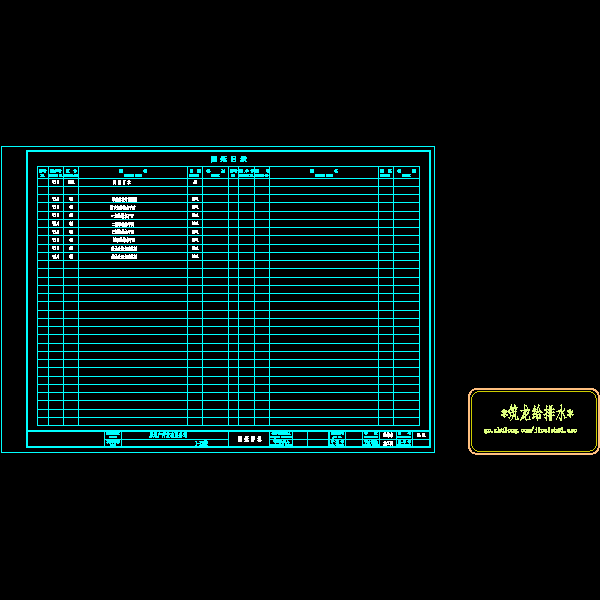

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.61 MB
- 收藏次数：0
-
