3层别墅给排水CAD施工方案图纸
- 设计说明：有
- 建筑类别：别墅建筑
- 建筑层数：多层建筑
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给水系统,污水排水系统
- 地下室：无
- 参考图纸：20张以下
附件详情
- 1、施工图目录
- 2、施工说明
- 3、一层平面图 二层平面图 三层平面图
- 4、厨卫放大图
- 5、给水、排水、煤气系统图
- 6、材料表
附件详情
设计内容有生活给水系统、生活污废水系统、煤气系统。室内生活污、废水采用分流制排出室外。煤气系统设计仅从进户管开始设计，室外煤气管道及煤气灶表部分由煤气公司设计安装。
一层厨卫放大图
给水系统图

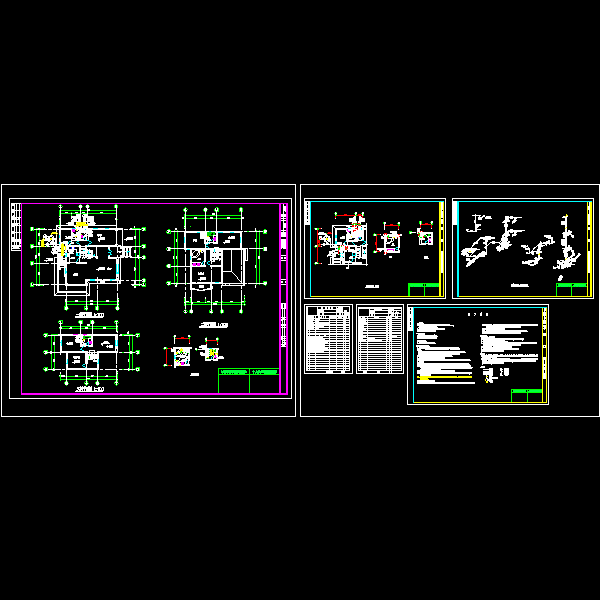

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
