双拼别墅给排水CAD图纸
- 建筑类别：别墅建筑
- 建筑层数：多层建筑
- 建筑设计面积：318.31平方米
- 建筑高度：11.45m
- 地上楼层：3层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给水系统,废水排水系统,雨水排水系统
- 地下室：车库
- 参考图纸：20张以下
- 设计年代：近代
附件详情
该项目为A、B型双拼别墅，该项目单个建筑高度11.45米，建筑占地318.31平米，包括生活给水系统、生活排水系统、污水系统。
设计，图纸共8张
-层给排水
污水原理图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

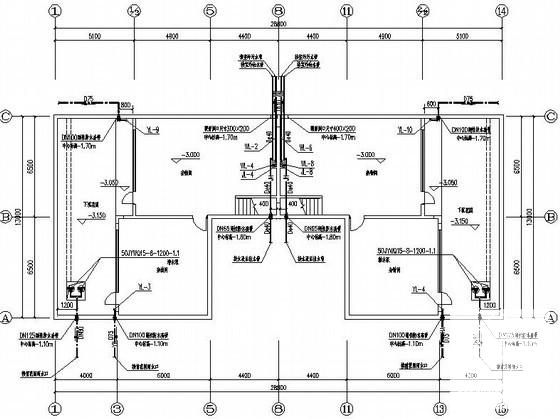

第 1 张图 -

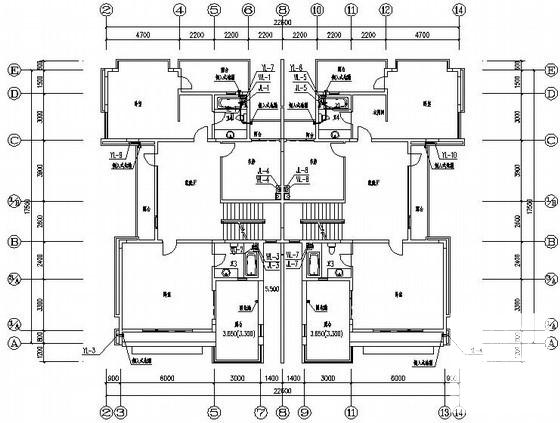

第 2 张图 -

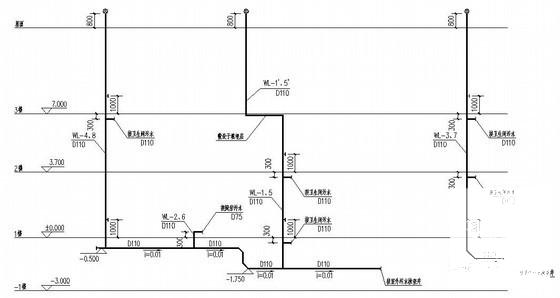

第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.98 MB
- 收藏次数：0
-
文件名称：
附件-995859685877855878975.rar
