叠加式双拼别墅水电专业CAD图纸

一、一般说明

1,该项目为别墅三期c-1型叠加式双拼

别墅.电气设计内容为:供配电设计,电话宽带及有线电视设计,楼寓对讲设计,

防雷与接地设计.按业主要求三表远传,安全防范等其它智能弱电设计由业主

另委托弱电专业公司设计,不在该资料范围内.

2,本说明仅适用于一般情况,如有特殊说明详见有关设计图纸.本说明如与每栋

设计图纸内容不一致时,请以设计图纸为准.凡是说明未述部分,请按有关规程

标准施工.

二、配电及照明系统

1,该项目各栋住宅楼均采用低压电力电缆进线,进线电源为三相四线制220/380V,

由本住宅小区内的箱式变电站沿室外电缆沟引至各栋住宅楼配电计量总箱,计

量总箱设在底层,低压配电以放射式配电方式为主.由室外电缆沟进入室内配

电箱的电缆,要穿管保护.

2,该项目除图中已经注明的导线型号及规格外,其余未注明的导线(强电)均采

用BV-500V铜芯塑料线穿PVC阻燃型电线管且暗敷设在楼板内,墙内或柱内,

其中照明回路线采用2.5mm2,插座回路线采用2.5mm2 或4.0mm 2,详见各

栋住宅配电系统图.

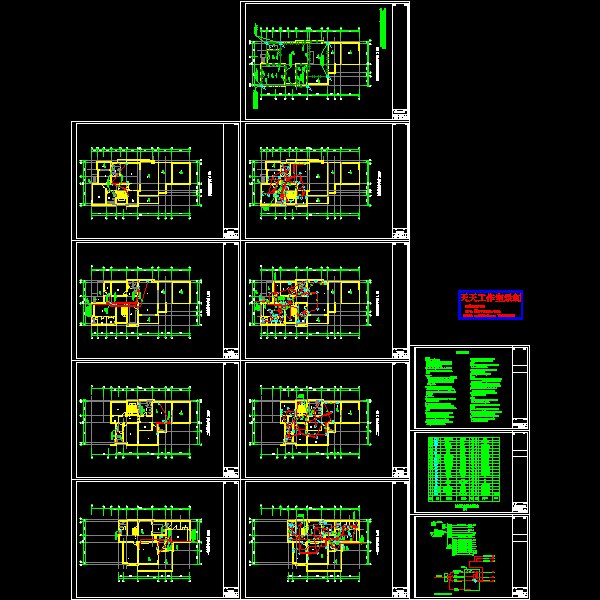

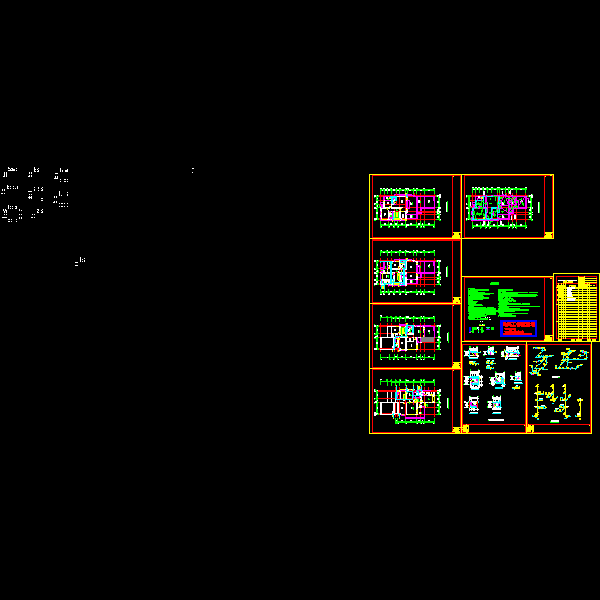

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
