3层别墅给排水设计CAD图纸
- 建筑类别：别墅
- 建筑地上层数：3层
- 出图日期：2008
- 建筑设计面积：404.5平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水,消火栓
附件详情
该项目为三层建筑，首层为客厅和厨房，二、三层为卧室，A5总建筑面积约404.5m。三、设计范围:室内给水系统。室内污水系统。室内雨水系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

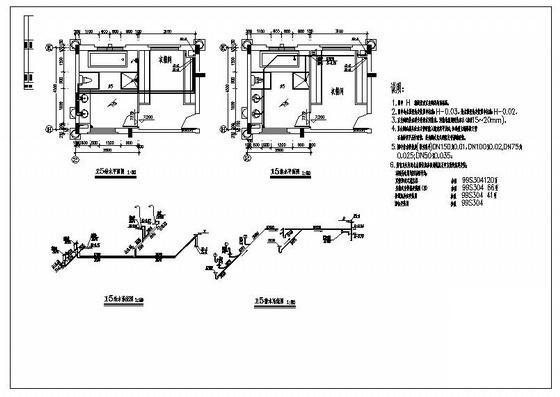

第 1 张图 -

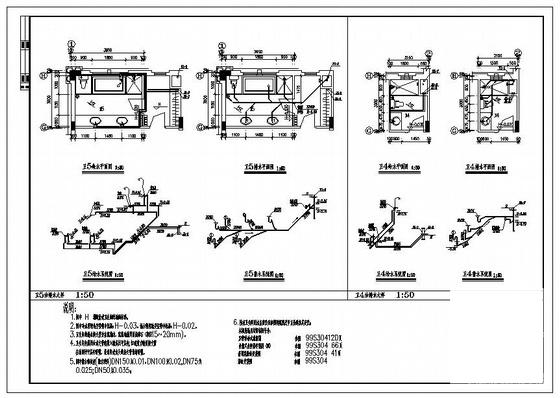

第 2 张图 -

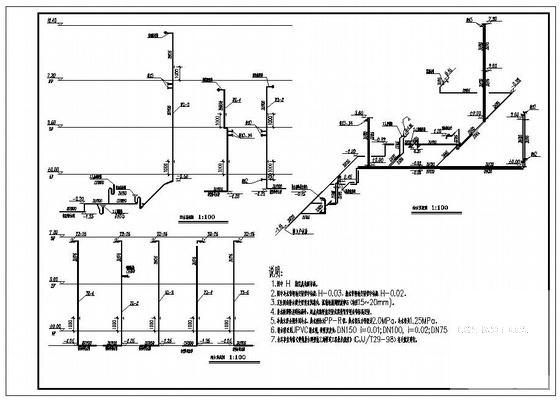

第 3 张图 -
