3层高档别墅给水排水设计CAD图纸
- 设计说明：有
- 建筑类别：别墅
- 建筑高度：多层建筑
- 地上层数：3层
- 地下层数：1层
- 图纸设计深度：深化设计图
- 参考图纸：17张
- 图纸年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 排水技术：重力排水
附件详情
- 半地下室给排水平面图
- 半地下室给排水系统图
- 一层给排水平面图
- 一层给排水系统图
- 二层给排水平面图
- 二层给排水系统图
- 三层给排水平面图
- 三层给排水系统图
附件详情
该附件为某高档别墅给水排水设计图纸。
设计范围：建筑物内的生活给水系统、生活污水系统、建筑灭火器配置。根据建设方提供的水源条件，市政给水压力为0.20MPa；生活给水管道采用PPR管及与本管材相应的专用配件；排水、雨水管道采用PVC-U螺旋消音塑料管及与本管材相应的专用配件粘接；灭火器按中危险级设置，采用磷酸铵盐干粉灭火器。
编制于2010年
三层给排水平面图及排水系统图
一层给排水平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

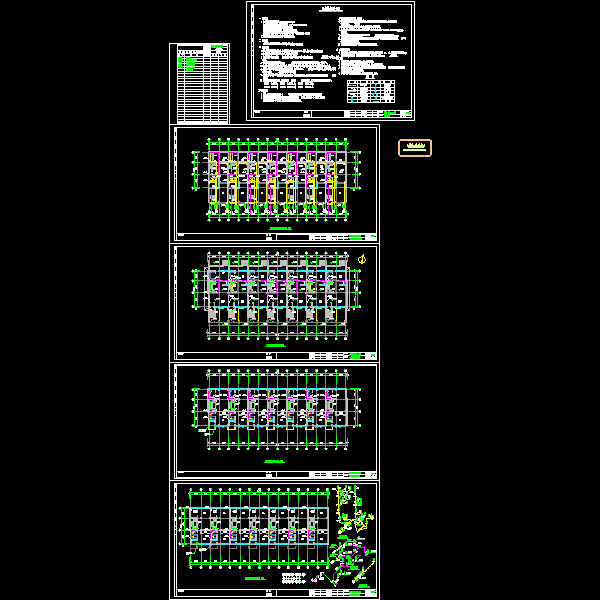

第 1 张图 -

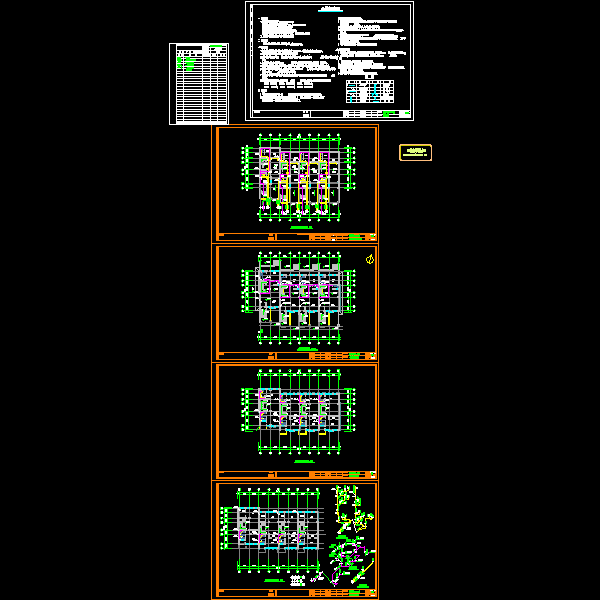

第 2 张图 -

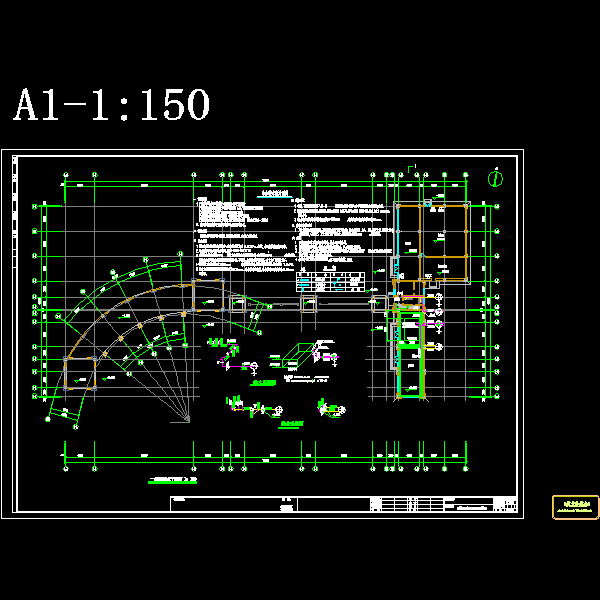

第 3 张图 -

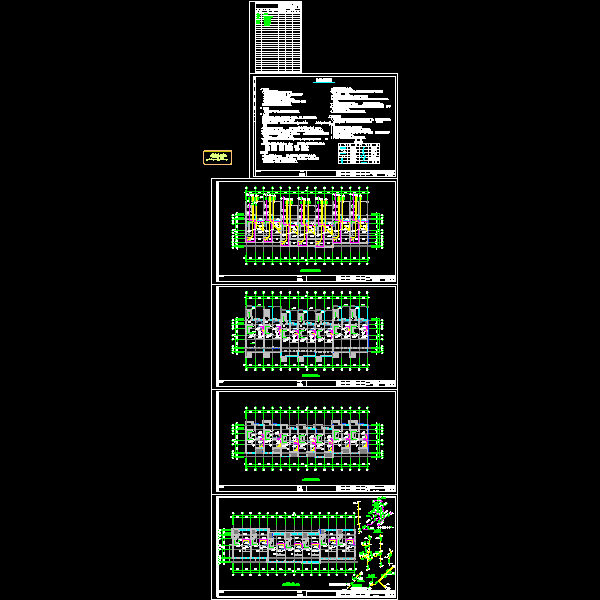

第 4 张图 -

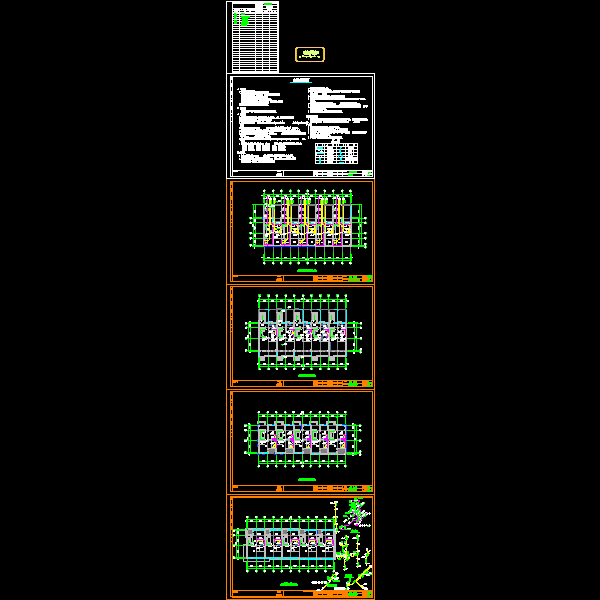

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
