7层知名连锁酒店给排水方案设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:55张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 大样节点:泵房,卫生间,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 资料目录
  • 给排水设计及施工说明

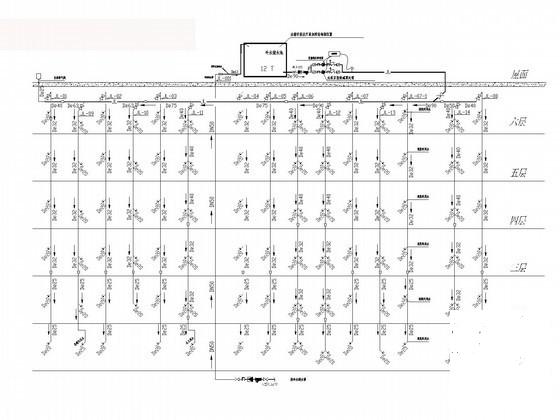

  • 冷水给水系统图(方案)
  • 增设屋顶水箱供水示意图
  • 增设地面水箱供水示意图
  • 增设地面水箱和天面水箱示意图
  • 冷水泵安装示意图
  • 冷水泵安装示意图(二)

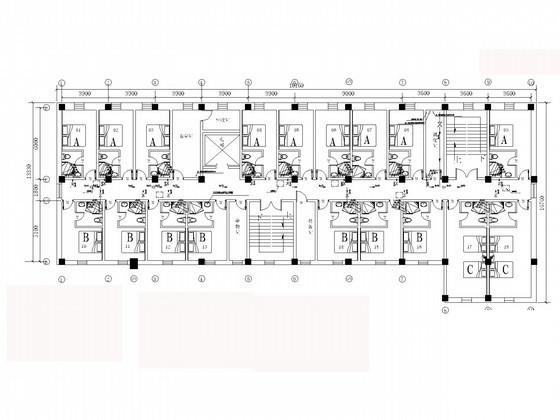

  • 屋面(七层)冷水给水 平面布置图
  • (六层)冷水给水平面布置图
  • (二~五层)冷水给水平面布置图
  • (首层)冷水给水平面布置图
  • 卫生间冷水 给水大样图
  • 热水给水系统图(方案一)
  • 热泵热水系统流程图
  • (燃气锅炉)热水系统流程图
  • 热水供水泵安装示意图
  • 屋面(七层) 热水给水平面布置图
  • (六层) 热水给水平面布置图
  • (二~五层) 热水给水平面布置图
  • (首层) 热水给水平面布置图
  • 卫生间热水给水大样图
  • 排水竖向系统图(方案一)
  • 房间卫生间--地漏改装图
  • ……
  • 空调排水系统图
  • 客房空调预留管大样图
  • 空调排水立面图

附件详情

项目概要:该项目位于广东,是国内知名连锁酒店给排水方案设计项目;稿件中罗列出多种方案以备参考选择;其中建筑7层;建筑类别:宾馆、餐饮;
设计范围:该项目设有生活给水系统、热水系统、排水系统、消火栓给水系统、灭火器配置系统等;
,共计55张图纸;

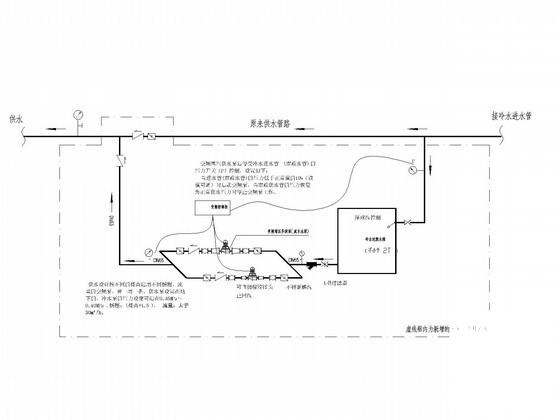

加装过渡水箱及增压变频泵安装示意图

冷水给水系统原理图

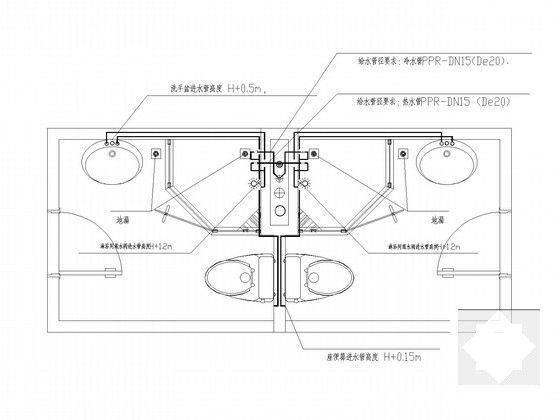

卫生间给排水大样图

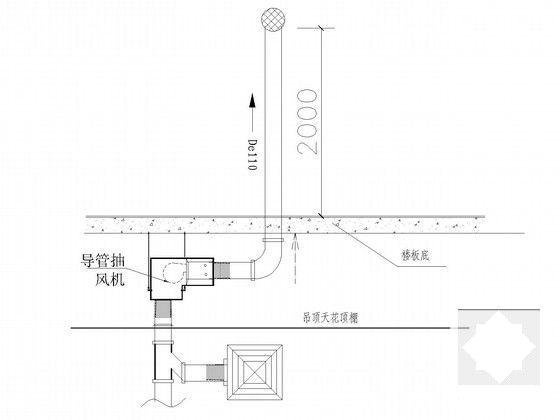

排污管末端加装导管排风扇大样图

热泵热水系统流程图

里面空调排水图
