32层住宅楼给排水CAD施工图纸(中水系统)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:人防,设备用房
  • 生活供水设计:生活给水系统,中水系统
  • 排水设计:污水系统,废水系统,消防排水
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,无负压供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:集水坑,阀门管件

附件详情

  • 设计总说明
  • 给水系统图
  • 中水系统图
  • 消火栓系统图
  • 排水系统图
  • 管井大样
  • 户内标准层给排水详图
  • 户内一、二层给排水详图
  • 屋顶给排水平面图
  • 给排水平面图
  • 地下一层设备夹层给排水平面图
  • 地下一层给排水平面图

附件详情

该项目为一类高层住宅楼;地上共三十二(十八、十二)层,地下一层。设计范围:1. 该资料范围包括1#楼红线以内的室内、外给水排水、消防等管道系统。2. 1#~8#号楼生活给水系统、中水系统及消火栓系统加压系统及消防专用高位水箱统一设置。生活给水加压设备、消火栓系统加压设备、中水系统加压设备、消防专用高位水箱设于3#楼。
,共21张图。

排水系统图(二)

地下一层设备夹层给排水平面图

管井A(一至四层)详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

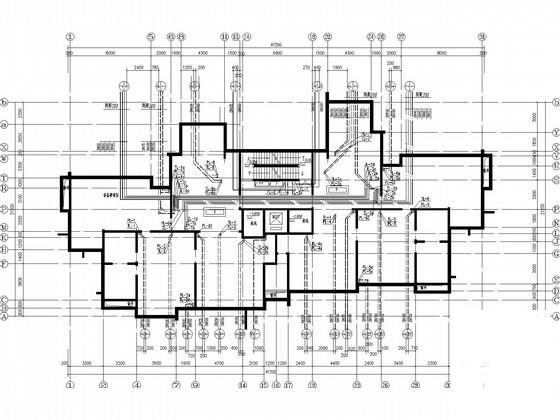

  • 32层住宅楼给排水CAD施工图纸(中水系统) - 1
    第 1 张图

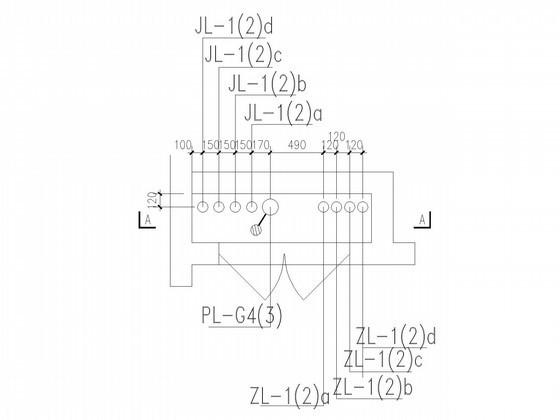

  • 32层住宅楼给排水CAD施工图纸(中水系统) - 2
    第 2 张图

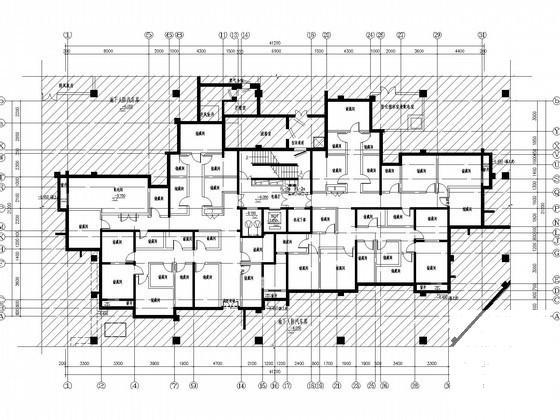

  • 32层住宅楼给排水CAD施工图纸(中水系统) - 3
    第 3 张图

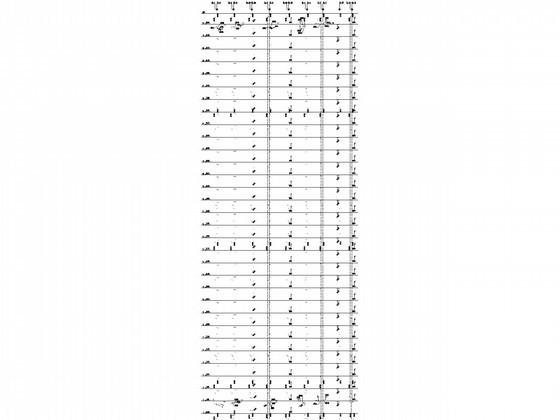

  • 32层住宅楼给排水CAD施工图纸(中水系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
