4层商务会馆及高端住宅楼给排水CAD施工图纸（中水系统）
- 附件设计说明：有
- 建筑类别：商业,娱乐
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统,中水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,无负压供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：天津
附件详情
- 资料目录
- 会馆首层给排水平面图
- 会馆二层给排水平面图
- 三层给排水管道平面图
- 四层给排水管道平面图
- 屋顶给排水管道平面图
- 设计说明及会馆给排水管道透视图
- 样板间首层给排水平面图
- 设计说明及给排水透视图
附件详情
该项目位于天津，为商务会馆，会馆地上共2层。住宅共四层。设计范围：该资料范围包括建筑红线内部的给排水及消防工程.给水供水方式：一至二层为市政直接供水；消火栓供水方式：由地下设备用房低区消火栓水泵供水。该项目设有生活给水系统,生活排水系统,雨水排水系统、中水系统。
，共14张图。

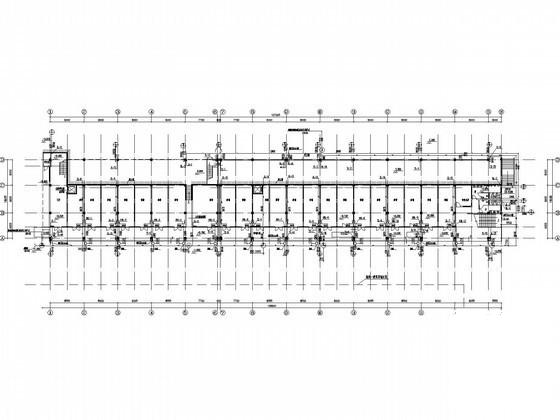

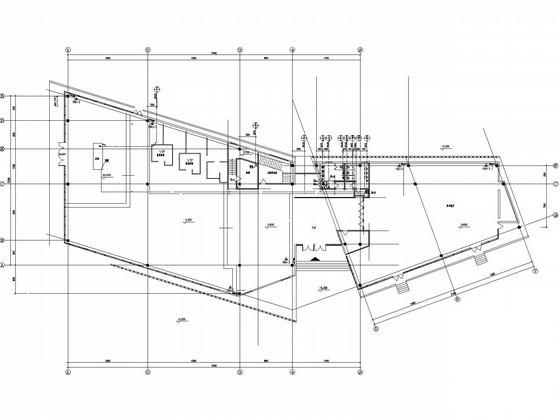

一层给排水平面图

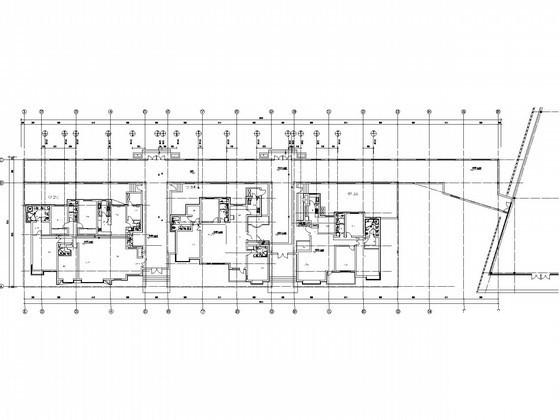

样板间首层给排水平面图

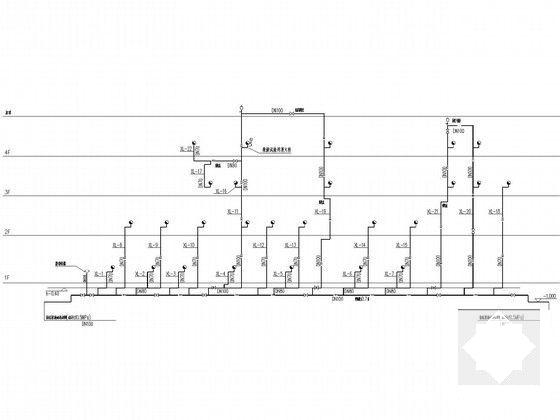

消防管道系统原理图

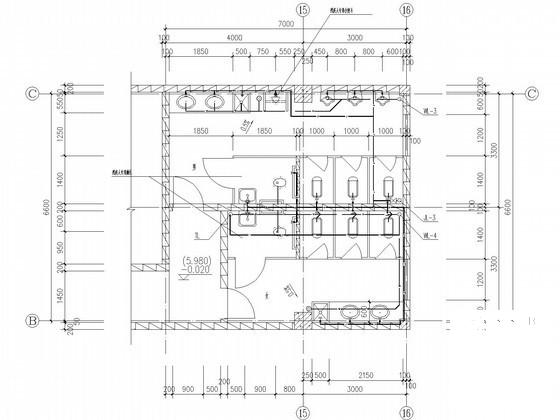

1#卫生间详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-995860956656779550665.rar
