13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:15016.4平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:75张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
  • 供水设备:水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,卫生间
  • 项目所在地:河北

附件详情

  • 资料目录
  • 设计施工总说明
  • J1#-J8#一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 设备层给排水平面图
  • 屋顶给排水平面图
  • 卫生间大样图
  • 地下室给排水平面图
  • J9#一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四~十一层给排水平面图
  • 十二层给排水平面图
  • 十三层给排水平面图
  • 机房层排水平面图
  • 屋顶排水平面图
  • 地下室自喷平面图
  • 一层自喷平面图
  • 二层自喷平面图
  • 三层自喷平面图
  • 四~十二自喷层平面图
  • 十三层自喷平面图
  • 自喷管道系统图
  • 消火栓管道系统图
  • 冷水管道系统图
  • 热水管道系统图
  • 污水管道系统图
  • 屋面雨水、阳台雨水、空调凝结水管道系统图
  • 水泵房大样图
  • 泵房冷热水管道系统图
  • 气体灭火 平面布置图 、报警组态图、联动逻辑关系图

附件详情

项目概况:本项目河北,该项目由J-1至J-9#建筑构成,J-1至J-8为商业楼,其中J-9#建
筑为酒店,酒店总建筑面积15016.4平方米,建筑地上13F,地下一层。
设计范围为:建筑给水系统、排水系统、雨水系统,消防水系统等。
,图纸共75张。

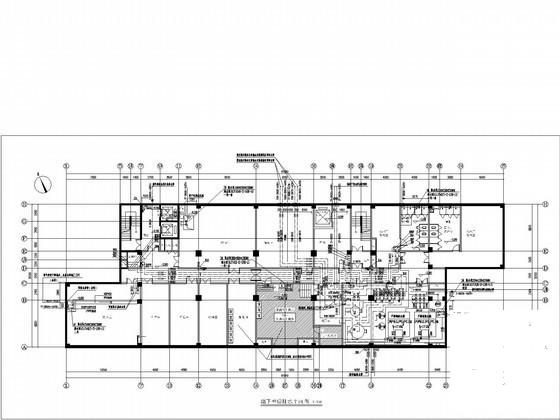

地下室给排水平面图

三层自动喷淋平面图

气体灭火及报警组态图

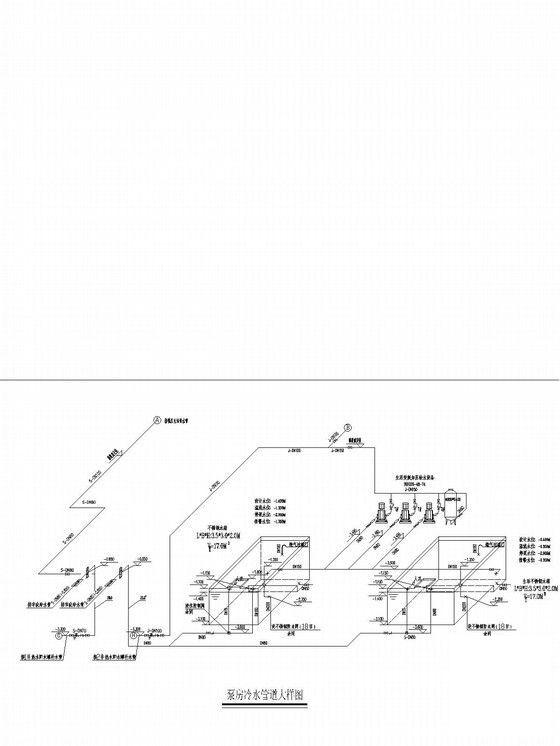

泵房冷水管道大样图

热水系统原理图

泵房系统图

自动喷淋管道系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 1
    第 1 张图
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 2
    第 2 张图
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 3
    第 3 张图
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 4
    第 4 张图
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 5
    第 5 张图
  • 13层知名酒店及商业建筑给排水CAD施工图纸(卫生间大样图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
