20层综合楼酒店式建筑给排水图纸(设计说明书)(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:办公, 商业, 宾馆, 酒店, 餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:设备用房, 其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:三区
  • 排水体制:污废分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱, 泵房, 卫生间, 集水坑
  • 热水供应方式:集中热水供应
  • 项目所在地:山东

附件详情

  • 设计说明
  • 地下室给水排水 平面布置图
  • 首层给水排水平面布置图
  • 二层给水排水平面布置图
  • 三层给水排水平面布置图
  • 四层给水排水平面布置图
  • 五层至十二层给水排水平面布置图
  • 十三层给水排水平面布置图
  • 十四层至十七层给水排水平面布置图
  • 十八至十九层给水排水平面布置图
  • 二十层给水排水平面布置图
  • 四层、十三层自喷系统平面布置图
  • 低区给水系统图、生活水池系统图
  • 中区、高区给水系统图
  • 排水系统图
  • 中区热水系统图
  • 高区热水系统图
  • 消火栓给水系统图
  • 卫生间大样图

附件详情

该资料为山东一幢20层的综合楼,建筑总高度为73.8m。地上20层,地下1层。该项目为综合楼工程,地下一层为设备层,层高4.25m;地上部分二十层,其中一至三层为底商,层高为4.2m;四至十七层为宾馆客房,层高3.6m;十八至二十层为公寓式办公室,层高为3.6m;顶层为机房层,层高4.0m。该资料包括:给水系统、排水系统、热水系统、消火栓给水系统、自动喷水灭火系统。
,共21张图纸,30页设计说明书。

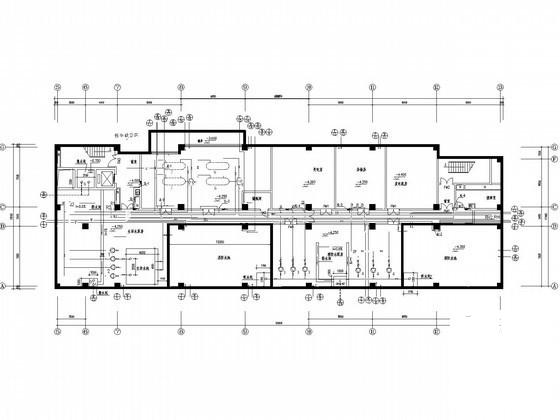

地下室给排水平面布置图

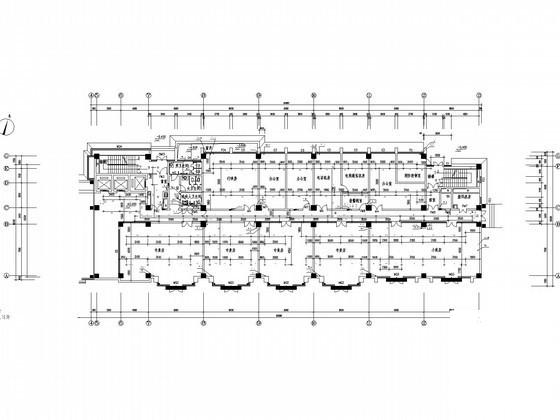

首层给排水平面布置图

三层给排水平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

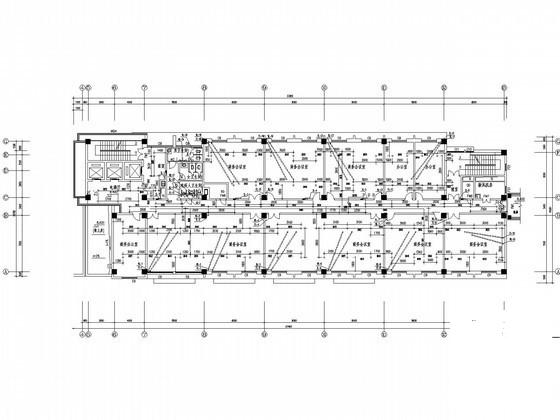

  • 20层综合楼酒店式建筑给排水图纸(设计说明书)(卫生间大样图) - 1
    第 1 张图
  • 20层综合楼酒店式建筑给排水图纸(设计说明书)(卫生间大样图) - 2
    第 2 张图

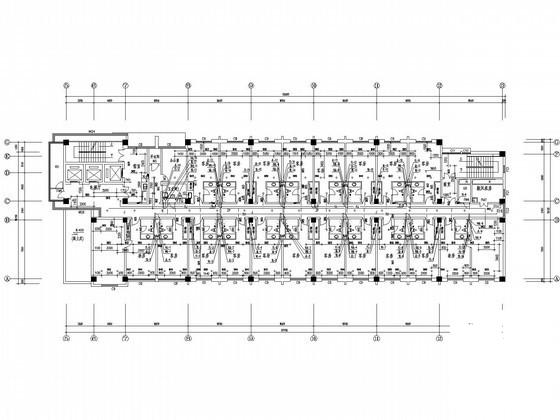

  • 20层综合楼酒店式建筑给排水图纸(设计说明书)(卫生间大样图) - 3
    第 3 张图
  • 20层综合楼酒店式建筑给排水图纸(设计说明书)(卫生间大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
