19层酒店综合楼给排水图纸（附120余页设计说明）(卫生间大样图)

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店
建筑地上层数：19层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：车库, 设备用房, 其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：三区
排水体制：污废合流, 雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱, 水泵, 泵房, 卫生间, 阀门管件, 设备房布置
热水供应方式：集中热水供应
项目所在地：山西

附件详情

资料目录
设计说明、图例、材料表
地下室二层泵房、给排水、消防平面图
地下一层给排水、消防平面图
给排水、消防平面图
屋面示意图及水箱间平面
水箱间屋顶、雨水斗布置示意图
屋顶消防水箱大样图、系统图
生活给水泵房系统图
给水原理图
热水原理图
喷淋、消火栓原理图(手绘)
排水、雨水原理图
地下室二层浴室大样图
18、19层公共卫生间大样图
地下一层卫生间大样图
一层、二层公共卫生间大样图
三、四层公共卫生间大样图
五至十五层卫生间大样图
120余页设计说明书

附件详情

该项目位于山西，为19层酒店综合楼，地下二层，地上19层。本酒店为一类建筑，火灾危险等级为中危I级。消火栓系统不分区，管材采用普通碳素无缝钢管。自动喷水灭火系统设两个区，管材采用热镀锌钢管。该项目污、废水系统采用合流制，室内±0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜污泵提升至室外污水管，排水立管采用伸顶通气方式和专用通气立管通气方式；排水管采用柔性排水铸铁管。屋面雨水采用重力流雨水斗，侧面外排引向室外周围地面散排。雨水管采用铸铁管。
设计范围：主要包括生活给水系统、热水供应系统、消火栓系统、自动喷淋灭火系统、排水系统和屋面雨水排水系统六个系统。
，共30张图，120余页设计说明。

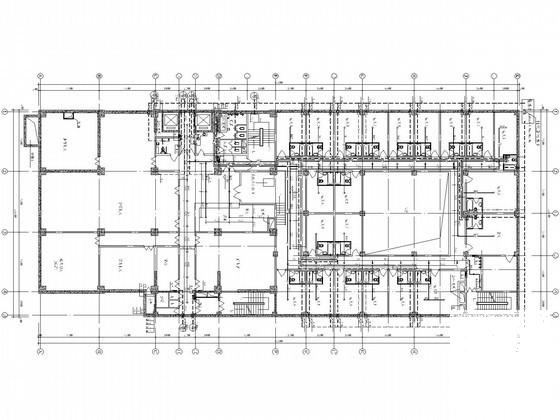

地下一层给排水、消防平面图

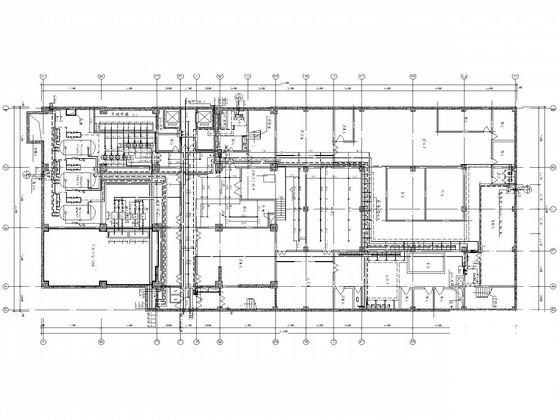

地下二层泵房、给排水、消防平面图

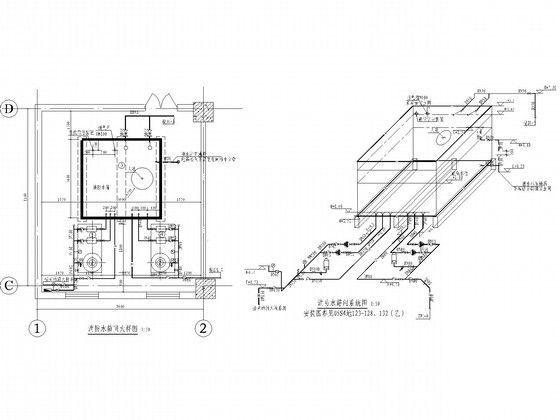

消防水箱间大样图

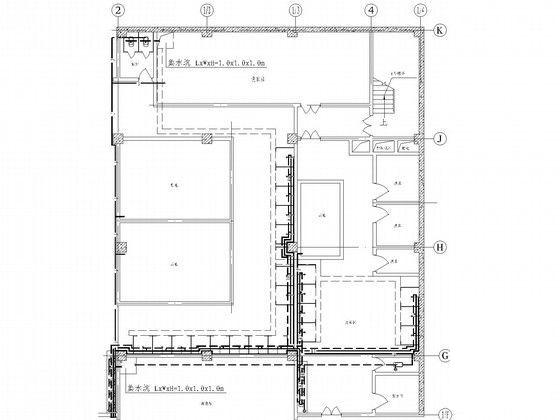

公共浴室大样图

给水原理图

热水原理图

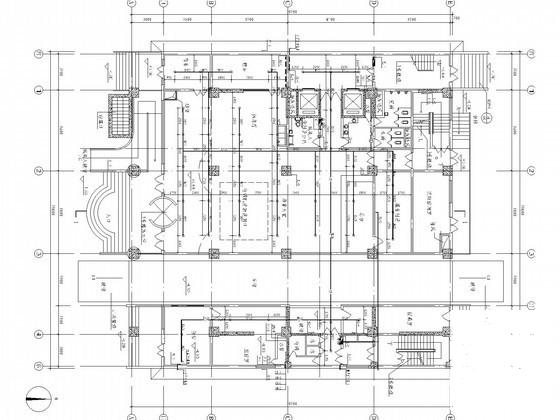

十三层给排水、消防平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
