20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书)

  • 附件设计说明:有
  • 建筑类别:住宅, 办公, 商业, 宾馆, 娱乐, 餐饮, 体育
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:32000平方米
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房, 其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 气体灭火系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 气压水罐, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:三区
  • 排水体制:污废分流, 雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 特殊系统:游泳池, 按摩池, 气体消防
  • 大样节点:水箱, 水泵, 泵房, 卫生间, 集水坑, 阀门管件, 设备房布置
  • 热水供应方式:集中热水供应, 全日供应热水
  • 项目所在地:江苏

附件详情

  • 设计说明书
  • 地下二层平面图
  • 地上一层平面图
  • 地上层平面图
  • 标准层平面图
  • 屋面层平面图
  • 给水轴测图
  • 排水轴测图
  • 自动喷淋轴测图
  • 热水轴测图
  • 消火栓轴测图
  • 雨水轴测图

附件详情

本综合楼位于江苏省南京市,建筑面积约3.2万m2。地上部分20层,地下为2层。地上部分总高度66.9m,地下部分的深度为9.0 m,建筑设计结构形式为框架体系。一层到六层为裙房结构,每层面积约1750m2。地下二层东侧为车库,西侧为设备机房(主要包括水泵房、消防水池间、污水间、强弱电井、新风竖井、回风竖井等),地下一层为机电间(主要包括柴油发电机室、高低压室、变电室、控制室、空调机房、加压风机室等),首层到地上四层裙房部分为商场和空调机房,首层主楼部分有一个35×8.5的大门厅,以及总服务室等等,二层主楼有洗衣间、广播室、接待室等等,三层主楼为健身房、宾馆新店、桑拿浴室、更衣室、淋浴间等,四层主楼部分为娱乐室、职工宿舍等等。地上五层裙房部分为食品库、主副食加工间和制作间,主楼部分为餐厅。地上六层裙房部分为多功能厅,主楼部分为咖啡室、酒吧间、办公室等等。地上七层到二十层是标准客房,每层面积约1000m2,每层二十套客房。
,共17张图纸,90余页设计说明及计算书。

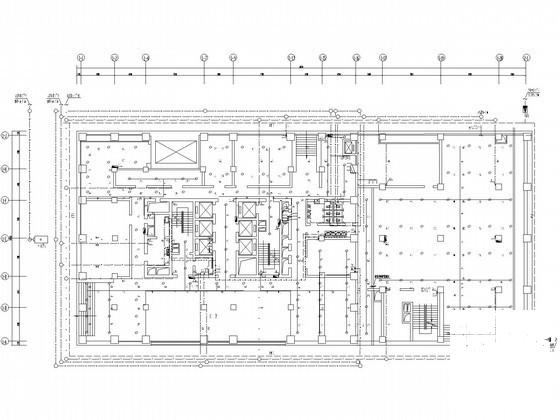

地上一层平面图

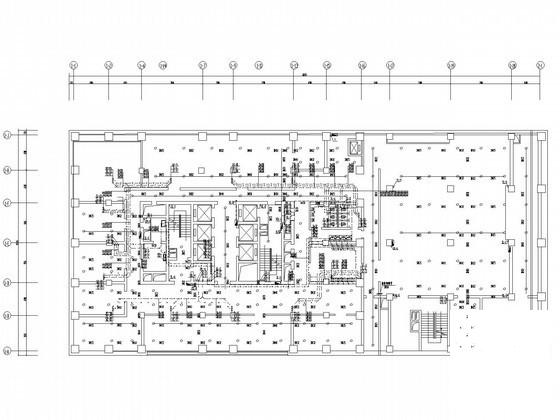

地上六层平面图

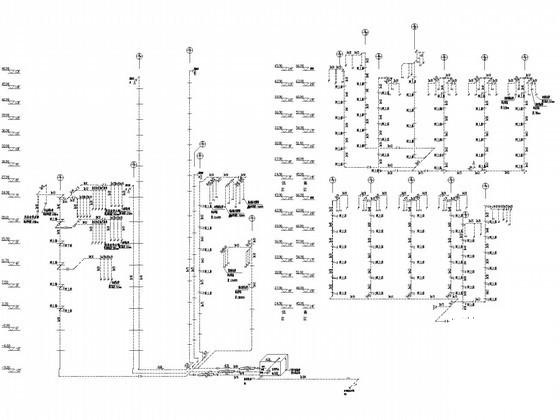

排水轴测图

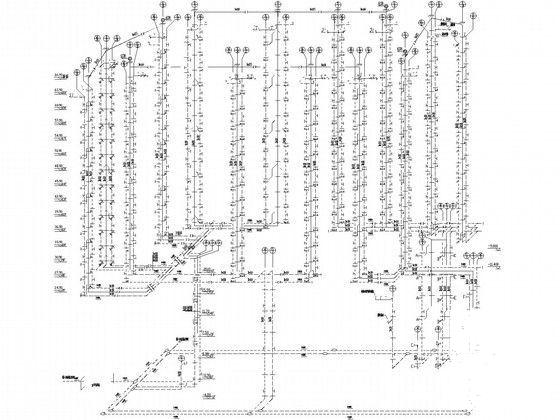

给水轴测图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

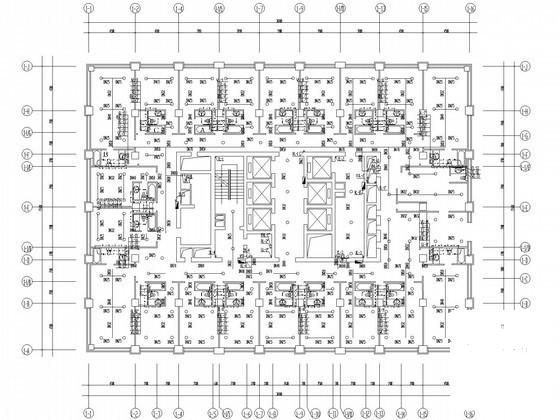

  • 20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书) - 1
    第 1 张图
  • 20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书) - 2
    第 2 张图
  • 20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书) - 3
    第 3 张图
  • 20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书) - 4
    第 4 张图
  • 20层商用写字楼综合大厦优秀给排水设计CAD图纸(90余页设计说明书) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
