24层住宅楼优秀给排水设计(详细计算书)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:44346平方米
  • 地上层数:22层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房, 其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:两区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱, 水泵, 泵房, 厨房, 卫生间, 设备房布置
  • 热水供应方式:集中热水供应

附件详情

  • 屋顶雨水排水系统平面图
  • 二十二层给水排水平面图
  • 标准层给水排水平面图
  • 首层给水排水平面图
  • 地下一层给水排水平面图
  • 地下二层给水排水平面图
  • 自动喷淋平面图

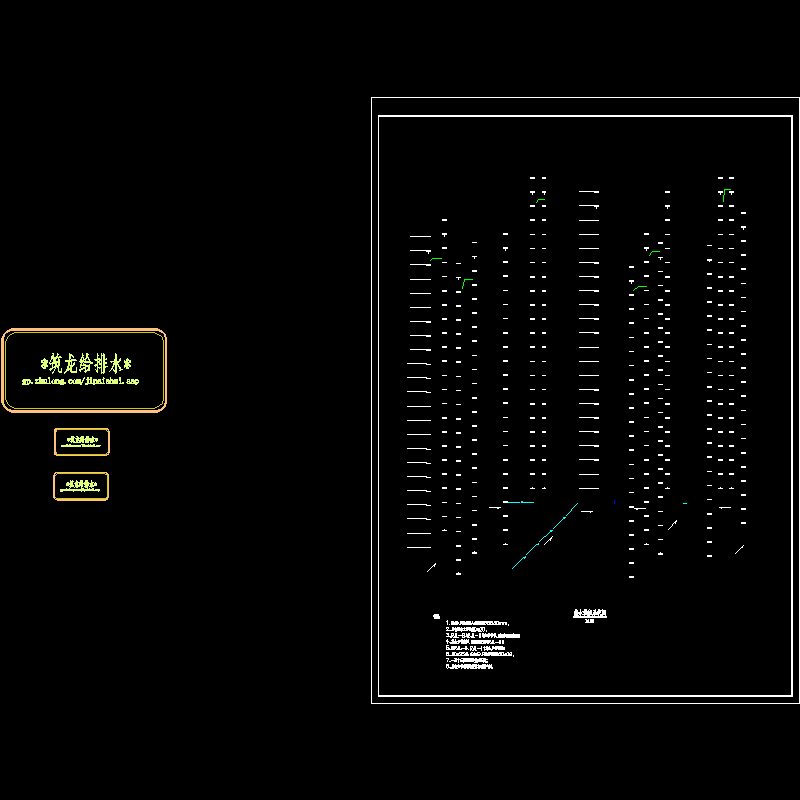

  • 低区给水系统图
  • 高区给水系统图
  • 热水供应系统图

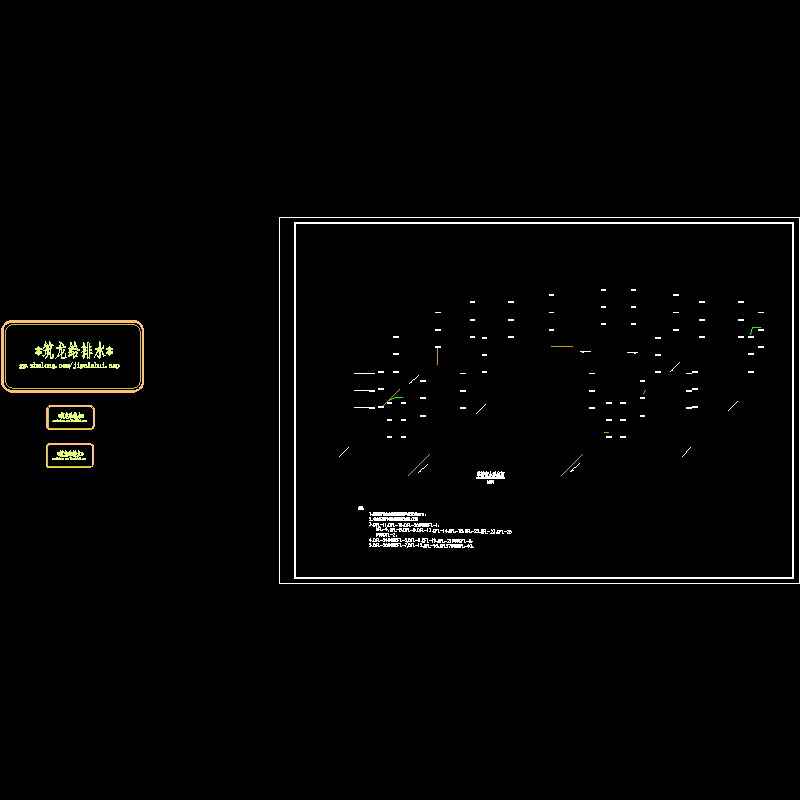

  • 单排污水系统图
  • 高区污水系统图

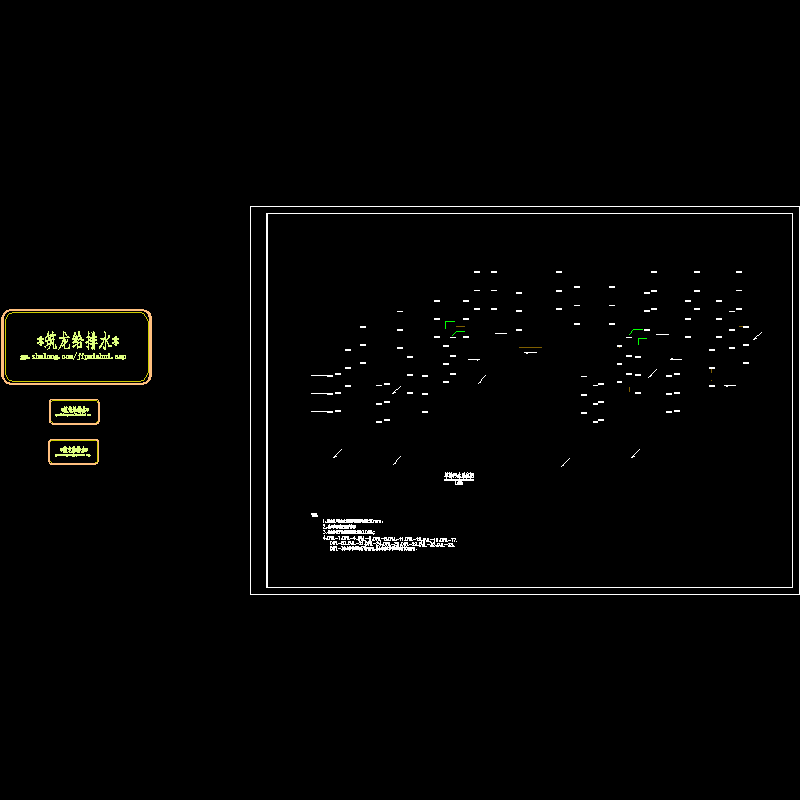

  • 单排废水系统图
  • 高区废水系统图
  • 消火栓系统图
  • 自动喷水灭火系统图
  • 水泵房平面放大图
  • 屋顶消防水箱间放大图
  • 户型平面大样图

附件详情

该资料的对象属于高层住宅楼,建筑总面积44346m2,自然层总数24层,总高度72.2m。此楼设有生活给水、热水、消防、排水、雨水系统。生活冷水给水系统:采用分区给水方式,根据市政管网压力和楼高共分两个区,其中2层以下为低区,3-22层为高区。生活热水给水系统:采用变频水泵集中给水方式。下置式分区供热水系统,选择的是立管循环的热水供水方式。生活消防给水系统:本楼采用消火栓给水系统和自动喷水灭火系统。生活排水系统:采用污废分流,污水经化粪池处理后排至市政排水管线。
编制于2011年,共19张图,70余页详细计算说明书。

首层给水排水平面图

二十二层给水排水平面图

热水供应系统图

水泵房平面放大图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 0施工图设计说明.dwg
    0施工图设计说明.dwg
  • 10热水系统图.dwg
    10热水系统图.dwg
  • 11单排污水系统图.dwg
    11单排污水系统图.dwg
  • 12高区污水系统图.dwg
    12高区污水系统图.dwg
  • 13单排废水系统图.dwg
    13单排废水系统图.dwg
  • 14高区废水系统图.dwg
    14高区废水系统图.dwg
  • 15消火栓系统图.dwg
    15消火栓系统图.dwg
  • 16自动喷水灭火系统图.dwg
    16自动喷水灭火系统图.dwg
  • 17水泵房平面放大图.dwg
    17水泵房平面放大图.dwg
  • 18屋顶消防水箱间放大图.dwg
    18屋顶消防水箱间放大图.dwg
  • 19户型平面大样图.dwg
    19户型平面大样图.dwg
  • 1屋顶雨水排水系统平面图.dwg
    1屋顶雨水排水系统平面图.dwg
