您当前位置：首页 » 其他文档 » 其他资料 » 集中供水工程设计CAD施工图纸（80余页设计说明）

集中供水工程设计CAD施工图纸（80余页设计说明）

资料简介
赚取积分

设计说明：有
类型：自来水厂
处理技术：格栅筛网, 沉淀, 混凝, 澄清, 过滤, 消毒
工艺流程选介：其他
设计阶段：施工图设计
参考图纸：20张以上
规模：1万以下吨/天
图纸年代：近代

附件详情

重力式无阀滤池工艺图
重力式无阀滤池工艺图图例
墙管、配水板大样及虹吸破坏斗、检修孔装配图
强制冲洗器、水位管及冲洗强度调节器详图
虹吸弯管大样及辅助管线安装图
管支架安装大样图
滤板及滤头安装大样图
净水厂高程布置图
给水干管水力计算图
净水厂管道总平面图
净水厂建筑总平面图
给水纵断面图
设计说明

附件详情

该项目位于四川，该工程设计规模为4000m3/d，设计解决23377人饮水问题。整个工程包括三大部分：取水工程、净水工程和输配水工程。取水工程主要是完成取水点的选择、取水方式的确定和取水泵站的设计，工程采用渗渠取水。输配水工程主要完成管网的定线和水力平差计算，保证各供水点水压满足要求。由于净水厂位于整个工程区的高处，故充分利用地形高差进行重力供水。净水工程的设计包括净水厂的位置选择、水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。
编制于2011年，共60张图，80余页设计说明。

净水厂管道总平面图

净水厂高程布置图

重力式无阀滤池工艺图平面图

给水干管水力计算图

B型滤板滤头

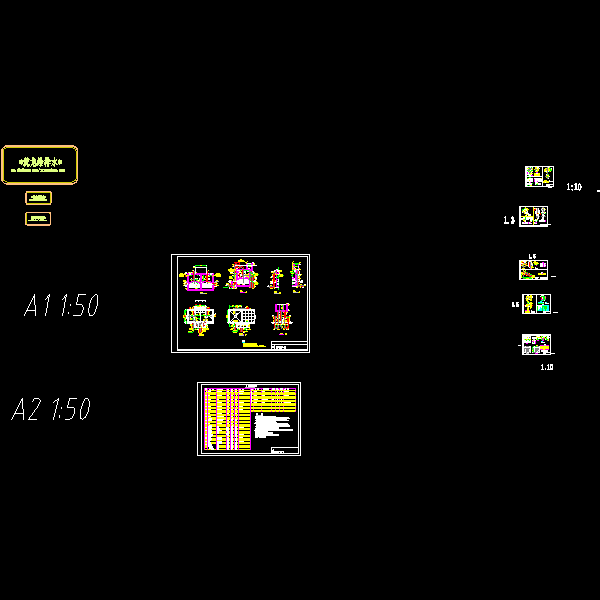

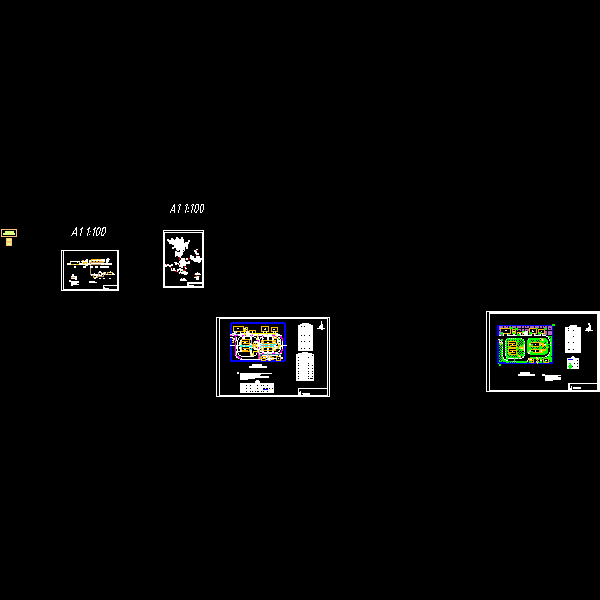

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

滤池.dwg
水厂.dwg
水力计算.dwg

以上是部分截图，请下载附件后查看完整高清内容
