22层多功能高级酒店给排水CAD图纸（70余页设计说明）

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14270平方米
建筑地上层数：22层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：24张
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：两区
排水体制：污废合流, 雨污分流
排水技术：重力排水
雨水重现期：2年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱, 泵房, 卫生间
热水供应方式：集中热水供应
项目所在地：辽宁

附件详情

资料目录
设计说明
地下室给排水及消火栓平面图
给排水平面图
屋顶及十层给排水平面图
地下室自动喷洒平面图
自动喷洒平面图
卫生间大样图
冷水低区系统轴测图
冷水高区系统轴测图
热水低区系统轴测图
热水高区系统轴测图
消火栓系统轴测图
自动喷洒系统轴测图
排水系统轴测图
雨水系统轴测图
屋顶水箱间平面图及大样图

附件详情

该项目位于辽宁，该资料为多功能高级酒店建筑给水排水及消防系统设计。总建筑面积约为14270m2，建筑总高度为76.2m，地上二十二层，地下一层，地下一层为设备用房，一、二层为餐饮及办公用房，三～二十层为宾馆客房，二十一及二十二层为办公用房。屋面为电梯间和水箱间。各层层高如下：地下1层为6m，地上1层为6m，2层4.8m，3~20层为3.3m，21层为3m，22层为3m。
设计主要包括对建筑内的给水排水工程以及与之配套的室内外部分给水排水工程的设计，具体包括:室内冷水系统、热水系统、消防系统、自动喷洒系统、排水系统以及雨水系统。
，共24张图，70余页设计说明书。

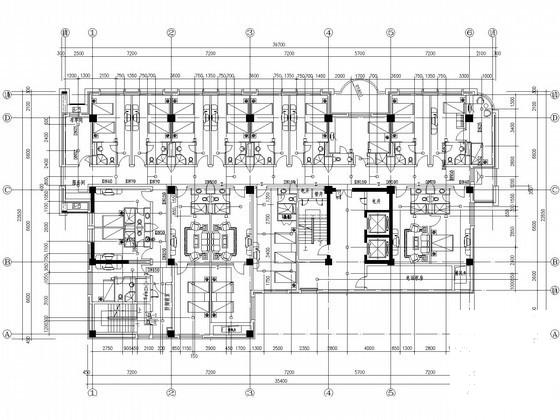

三层自动喷洒平面图

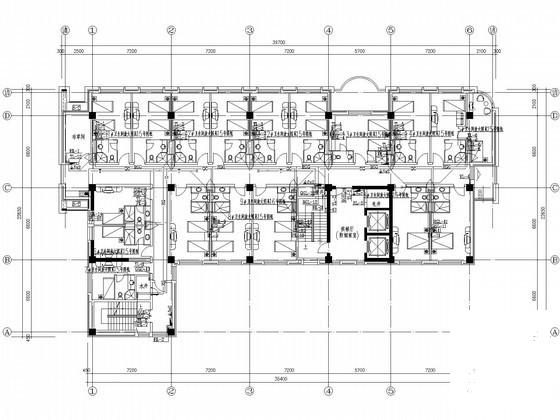

二十层给排水平面图

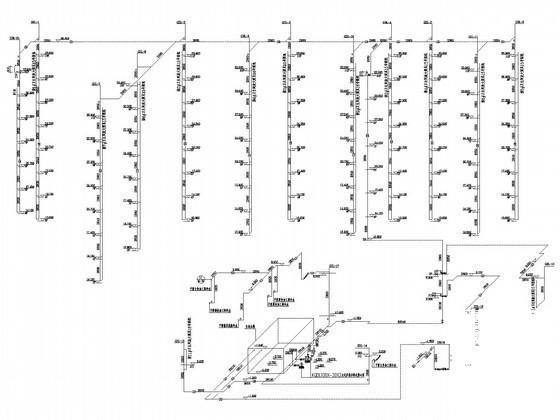

排水系统轴测图

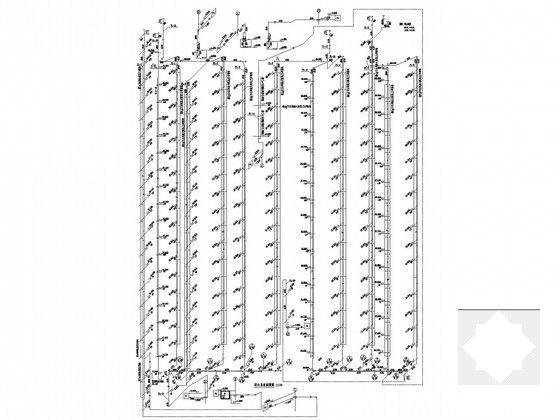

冷水低区系统轴测图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-11-12
评论次数：0

浏览次数：0
文件大小：2.82 MB

收藏次数：0
文件名称：附件-995860985870685768957.rar
