11层农村建设工程给排水消防CAD施工图纸（系统图纸全）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 雨水重现期：3年
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 项目所在地：辽宁
附件详情
- 给排水、消防设计说明

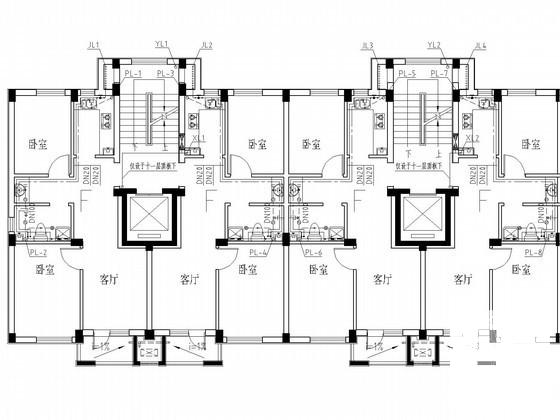

- 给排水消防平面图
- 给水系统图
- 消火栓系统图
- 给排水管井大样平面图
- 雨水系统图
- 排水系统图
附件详情
建筑高度：1层层高为2.8米,2-10层层高为3米,11层层高为2.9米。建筑高度33.65米。地上11层；1层为自行车库，2至11层均为住宅；建筑设计面积：5986.4平方米。
设计范围：室内给水系统、排水系统及
消防系统
设计。
，共28张。

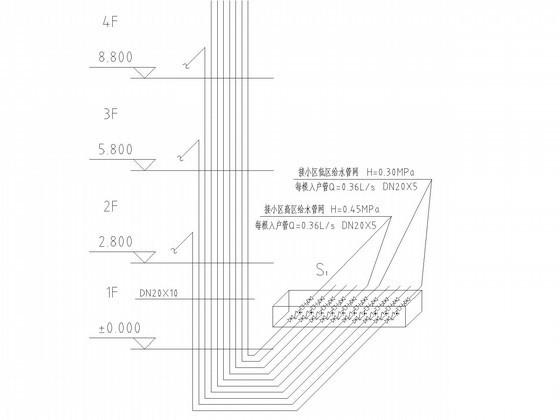

给水系统图

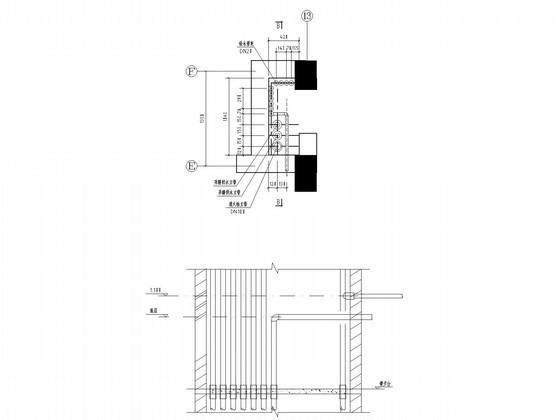

管井大样图

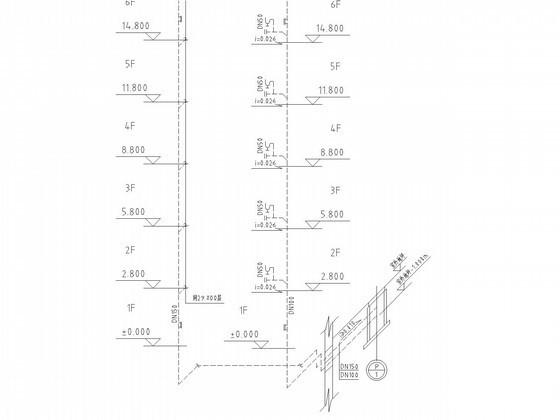

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：3.65 MB
- 收藏次数：0
-
文件名称：
附件-995859979895767075608.rar
