知名冰激凌店装修项目电气施工图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 项目所在地:北京
  • 强电设计:供配电系统,电气照明,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,其它

该项目为北京市某购物中心内知名餐厅精装修项目。

一、设计范围
精装修区域:
插座配电系统;照明配电系统;火灾自动报警系统;
视频监控系统;综合布线系统;背景音乐广播系统。

二、图纸特点
本项目属于餐厅精装修工程电气设计,专业性中等,较容易,涉及系统不多。此套该资料包含了电气设计基本的内容,图面整洁美观,非常适合电气专业的学生、电气设计职场新人及独立做室内装修项目的设计者参考学习。

三、部分内容摘录

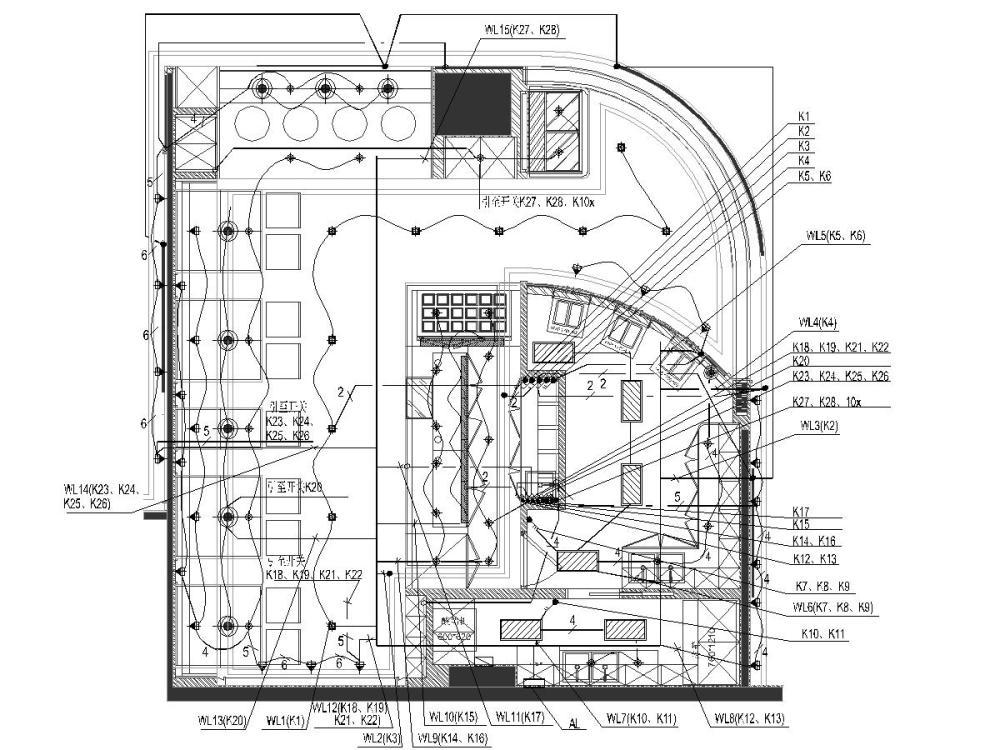

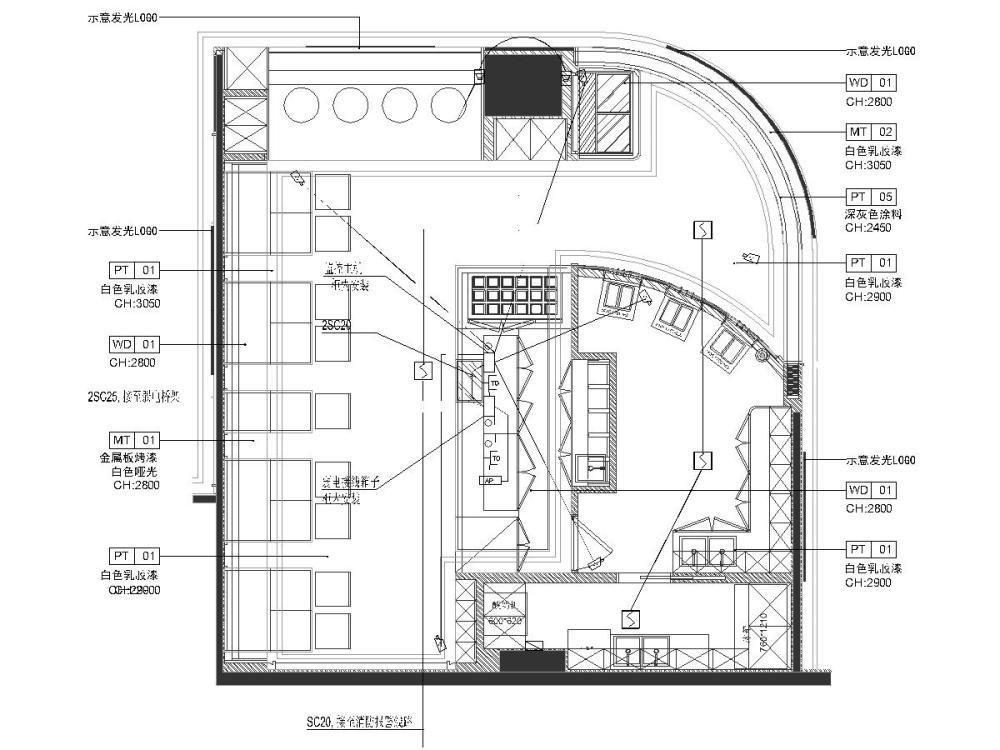

照明平面图

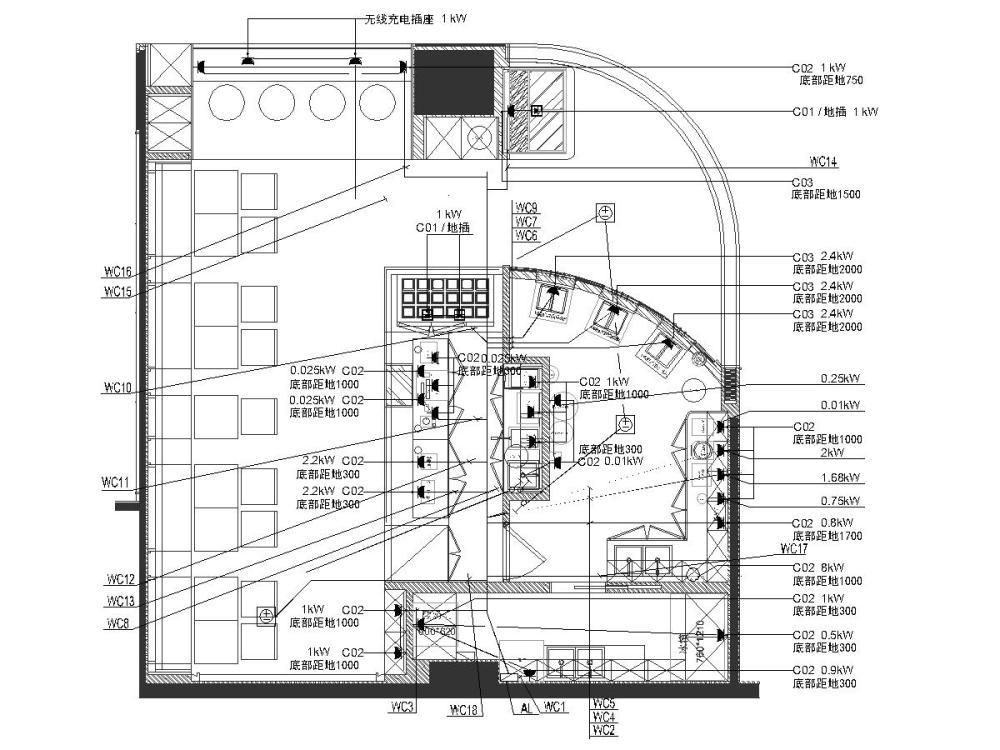

插座平面图



弱电平面图

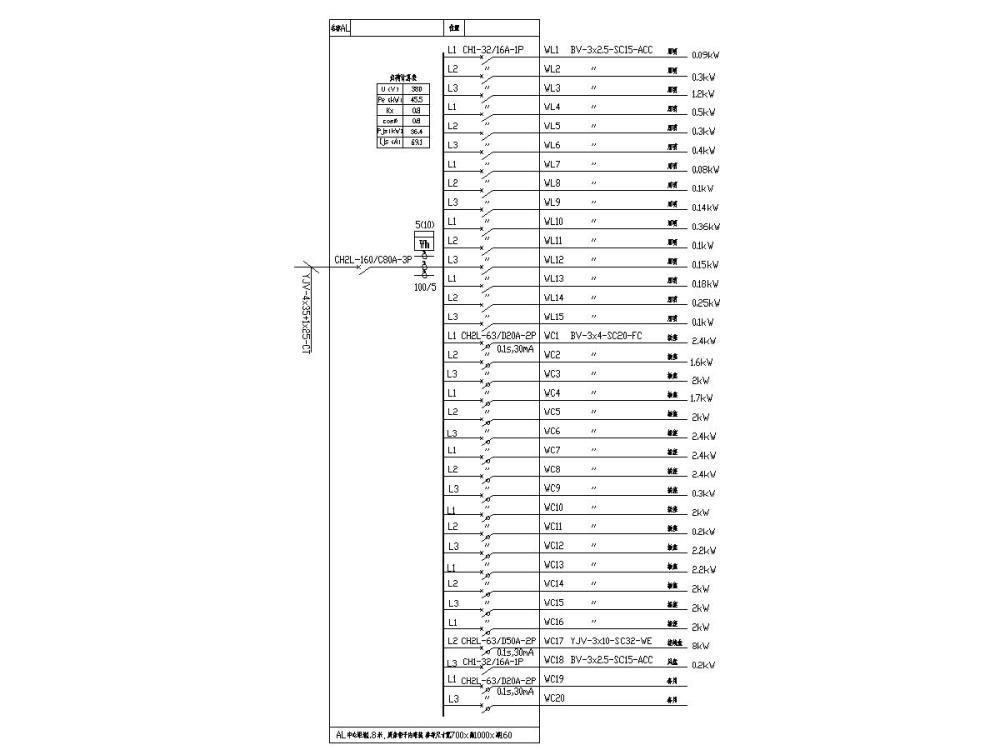

配电箱系统图
综合布线系统图
视频监控系统他、背景音乐广播系统图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 装修电气图纸 - 1
    装修电气图纸 - 1
  • 装修电气图纸 - 2
    装修电气图纸 - 2
  • 装修电气图纸 - 3
    装修电气图纸 - 3
  • 装修电气图纸 - 4
    装修电气图纸 - 4
  • 装修电气图纸 - 5
    装修电气图纸 - 5
  • 装修电气图纸 - 6
    装修电气图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
